OC 系列 · 外钳分体式 ASME B16.25 API 1104 EN ISO 9692-1

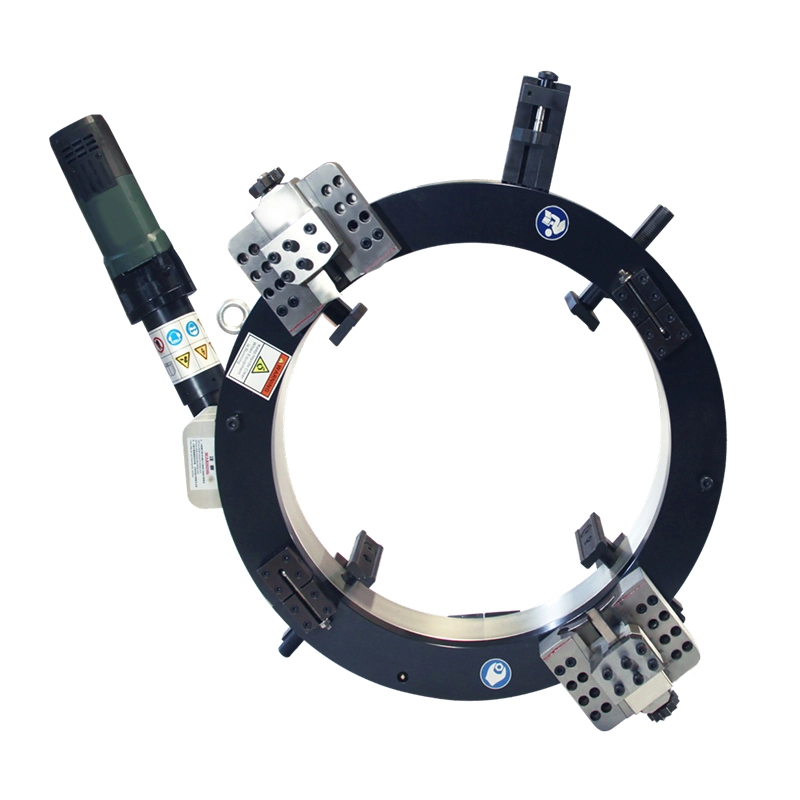

外钳式管道切割坡口机
两瓣机架合抱在已安装管道上的外钳式冷切割坡口机，适用于在役管道 Ø 25–1830 mm（1″–72″），共 24 个规格。机身轻便、径向净空间小， 可在连续管线上一次完成切断、坡口与复合坡口加工，无热影响区。 电动（OCE）、气动（OCP）、液压（OCH）与数控伺服（OCS）四种驱动可选。
管道外径范围
Ø 25 – 1830 mm（1″–72″）
切割坡口壁厚
≤ 30 mm 标准 · ≤ 110 mm 重载
加工功能
切断 · 坡口 · 复合坡口 · 镗孔
驱动方式
OCE 电动 · OCP 气动 · OCH 液压 · OCS 数控
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 4 款型号。
| OCE 电动 · 交流电机 | OCP 气动 · 单 / 双马达 | OCH 液压驱动 | OCS 数控伺服 | |
|---|---|---|---|---|
| 动力源 | 交流高性能电机 | 气动马达（单 / 双） | 液压站驱动 | 大功率伺服电机 |
| 功率 | 1800 / 2000 W | —（气动） | 液压站 5.5 / 7.5 / 11 kW | 2.3 – 4.0 kW（可定制非标） |
| 工作电压 | 220 – 240 V | — | 380 V 三相五线（可定制） | 220 / 380 V |
| 工作频率 | 50 – 60 Hz | — | 50 Hz | 50 – 60 Hz |
| 电流 / 气压 / 液压 | 工作电流 8 – 10 A | 0.8 – 1.0 MPa · 耗气 1000 – 2000 L/min | 额定 10 MPa · 流量 5 – 45 L/min（无极调速） | — |
| 控制方式 | 现场操作 | 现场操作 | 50 m 远程遥控 · PLC | 50 m 远程遥控启停 |
| 典型工况 | 室内与一般现场 | 防爆 / 危险区（炼厂、海上） | 重壁切割（壁厚 > 30 mm） | 高精度自动化复合坡口 |
| 索取该型号报价 |
02 工作原理
分体式机架如何装夹在役管道

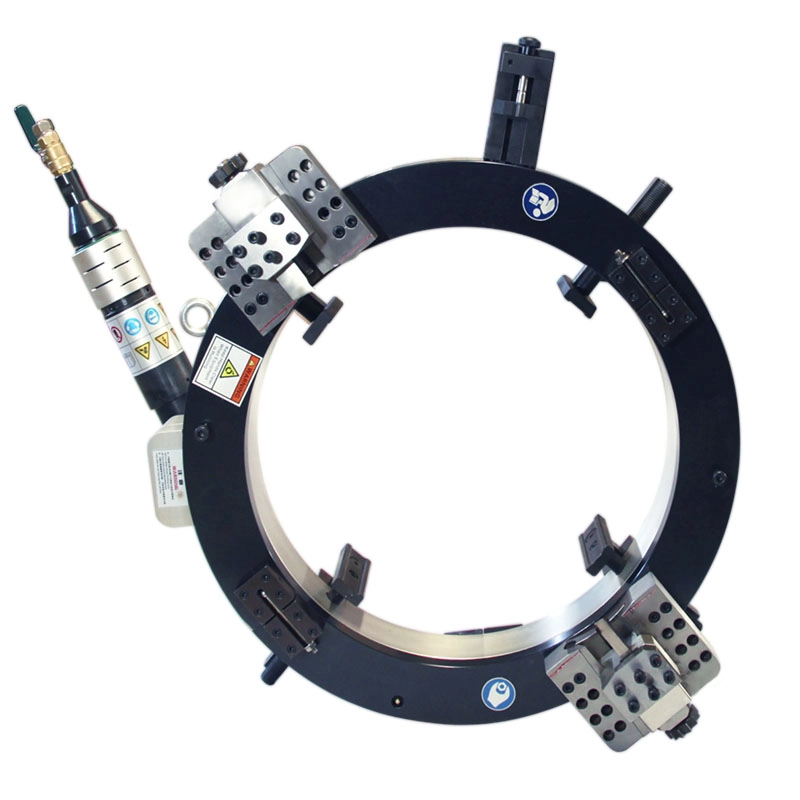

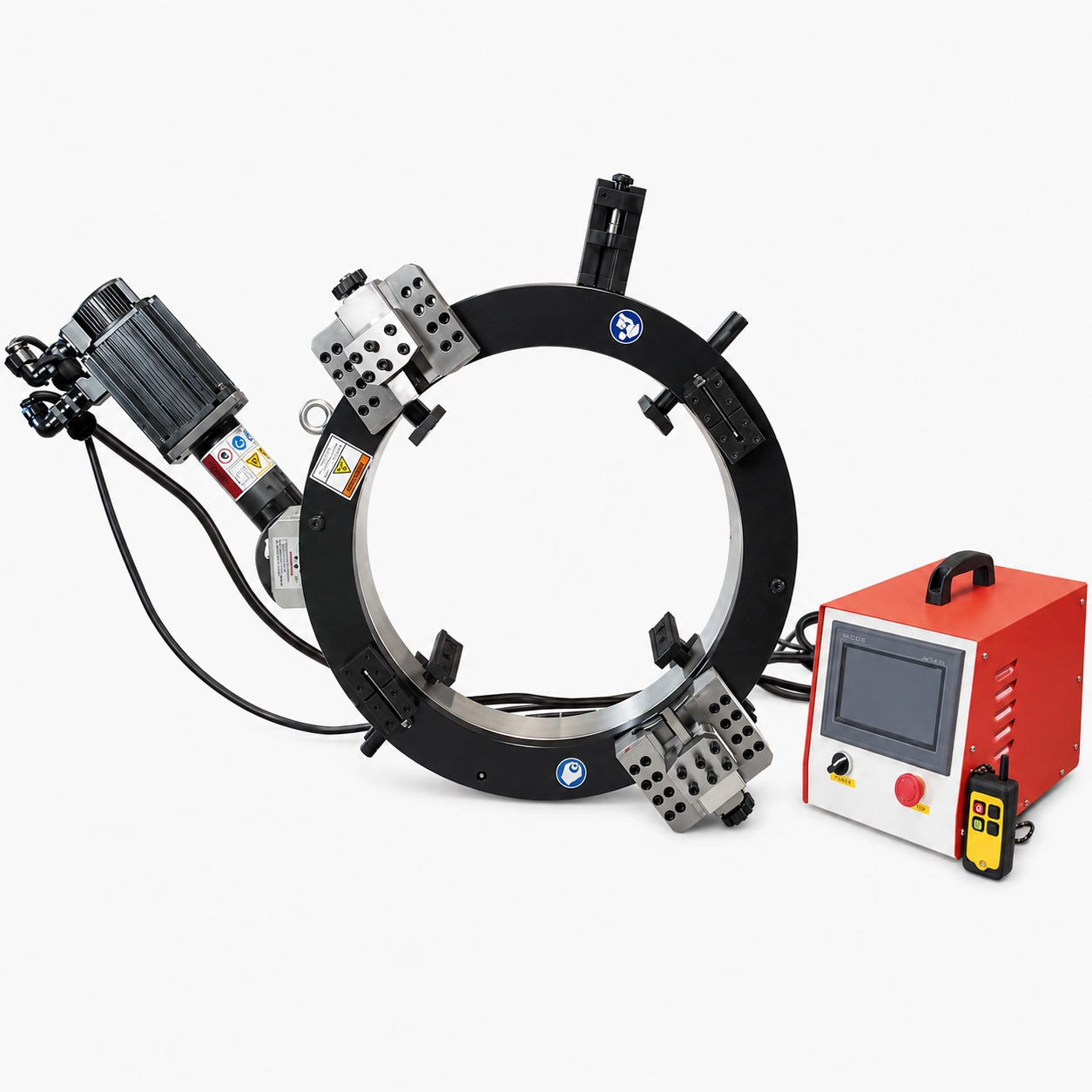

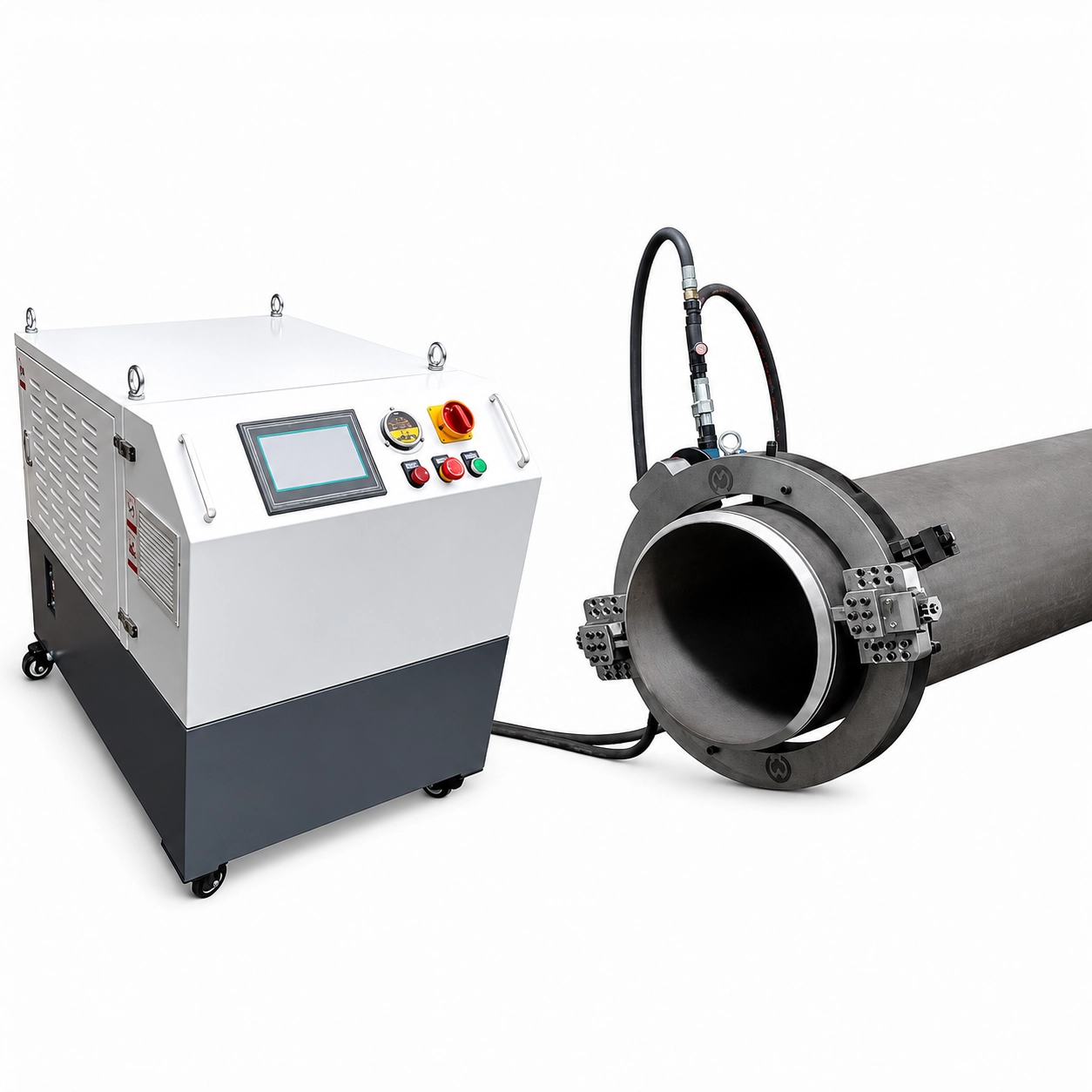

机架由两个半瓣经铰接脊梁与夹紧锁扣连接。安装时，两瓣打开、合抱 已安装的管道再闭合 —— 锁扣通过自对中锥面座将其拉至与管道外径 同轴。闭合机架内的环形齿轮绕管道回转；一到两个径向刀架向内进给， 在同一走刀中完成切断与坡口。由于装夹无需管道开口端，这是唯一 能在连续管线与焊接汇管上处理连头、带压开孔与在役更换作业的结构。
03 核心特点
专为施工现场而生。
// 01
装夹在役管道 —— 无需开口端
两瓣式合抱可包覆连续管线、弯头、管件与焊接汇管。这是在线修复、连头与更换作业的决定性能力。
// 02
轻便外部安装 —— 径向净空间小
机身轻量化、外卡式安装，所需径向净空间小，适合管廊密集、空间受限的现场；OCE 电机功率仅 1.5–2 kW，操作简便。
// 03
一机多种切割与坡口形式
同一机架可完成正刀（RH）/ 反刀（LH）切割坡口、双刀切断、双 V 型坡口、37.5°+10° 复合坡口与内复合坡口（镗孔），切断与坡口可在同一走刀中完成。
// 04
冷切割 —— 无热影响区、无火花
纯机械硬质合金切削，无热输入。气动 OCP 机型适配防爆危险区 —— 是石油天然气危险区在役管线作业的标准工具。
// 05
壁厚 ≤ 110 mm —— 刀架按厚度分级
标准刀架 ≤ 30 mm、重载刀架 ≤ 70 mm、桥型刀架可加工最大 110 mm 壁厚的超厚管道；弹簧跟踪刀架对 Ø>700 mm 变形管做圆度补偿。
// 06
复合坡口符合 ASME B16.25
可加工 37.5° V 型（钝边 1.6 mm）、30° U 型（钝边 1.6 mm，R3）、6° U 型（钝边 2 mm，R5）及符合 ASME B16.25 的复合坡口几何。
05 刀具与选配
随机配置一览。
壁厚 ≤ 30 mm · 标配

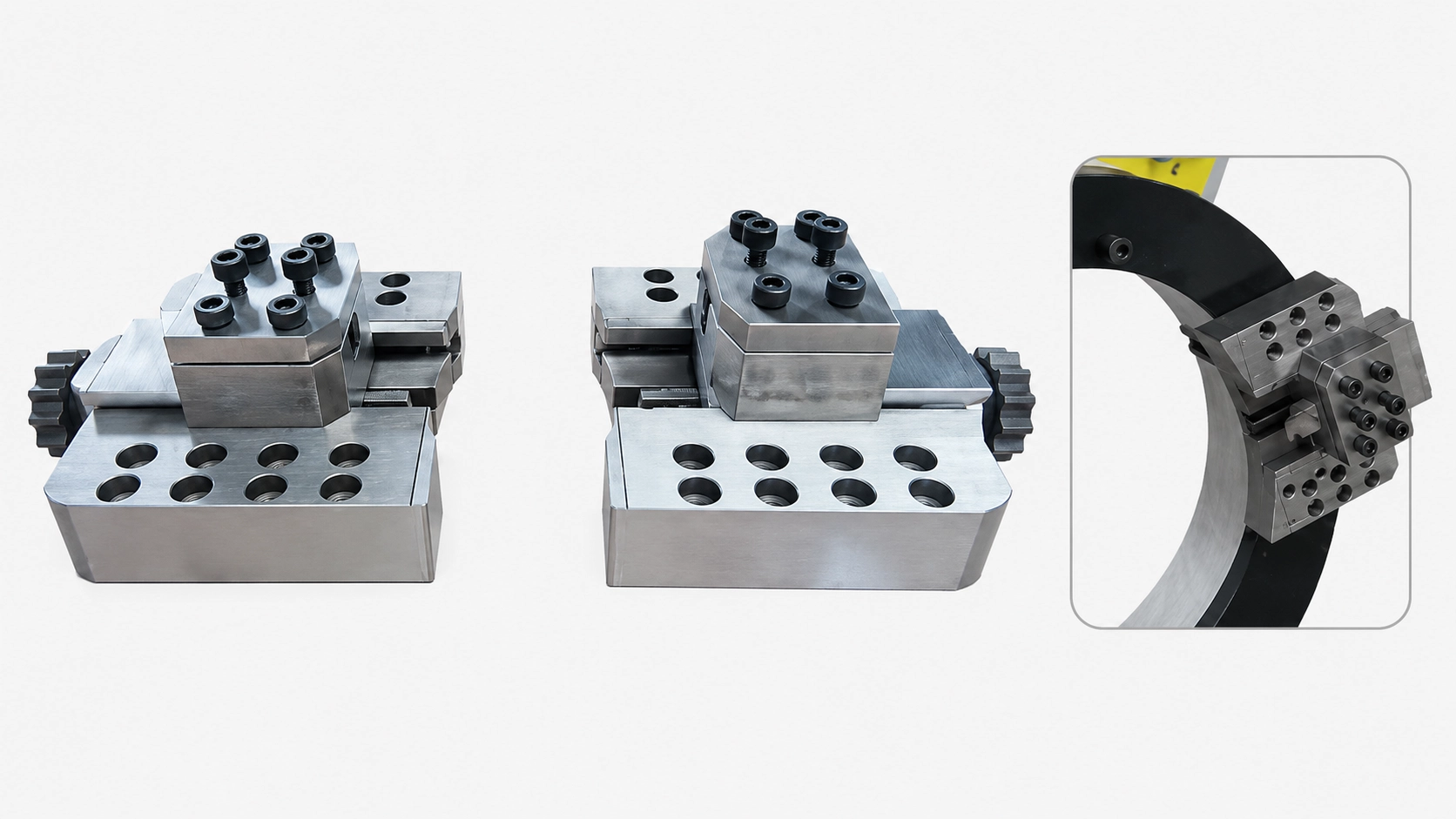

标准刀架
标配刀架，适用于壁厚 ≤ 30 mm 的常规切割与坡口加工。
壁厚 ≤ 70 mm

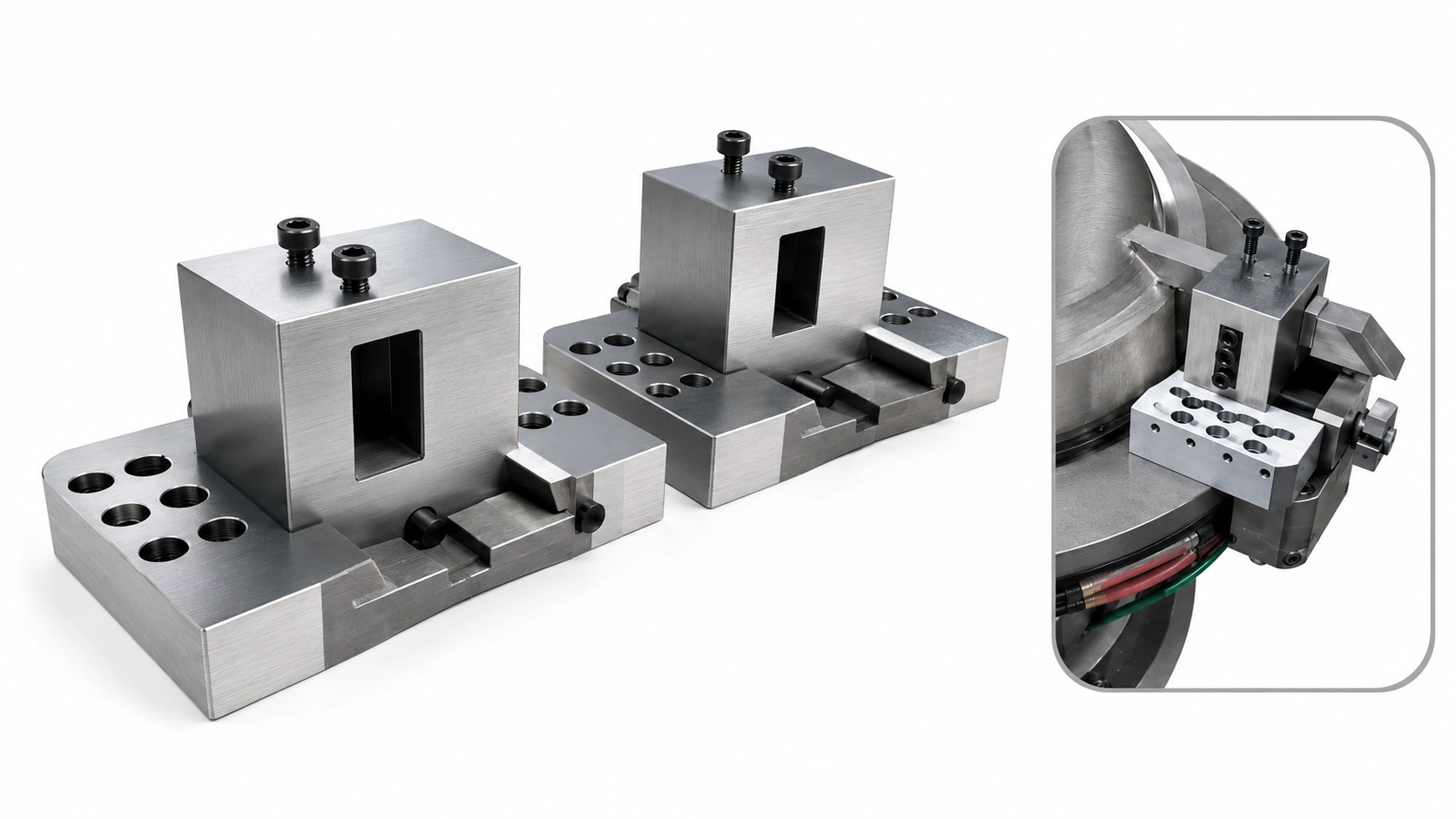

重载刀架
加强刀架，适用于壁厚 ≤ 70 mm 的厚壁管道加工。
壁厚 ≤ 110 mm

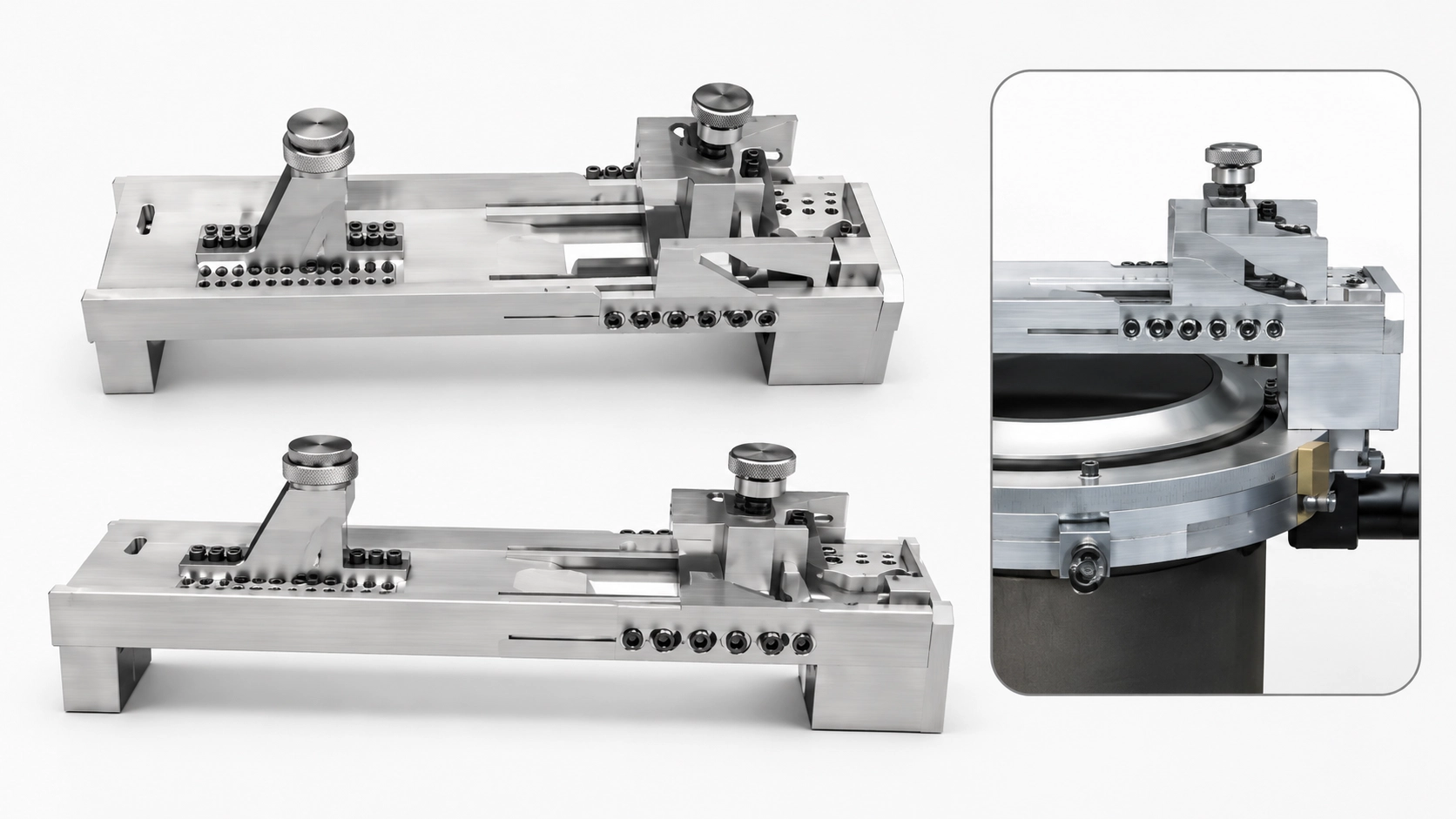

桥型刀架
用于超厚管道加工，最大壁厚不超过 110 mm。
圆度补偿
弹簧跟踪刀架
适用于高精度加工，或对管径 > 700 mm 的变形管进行圆度补偿。
内壁加工

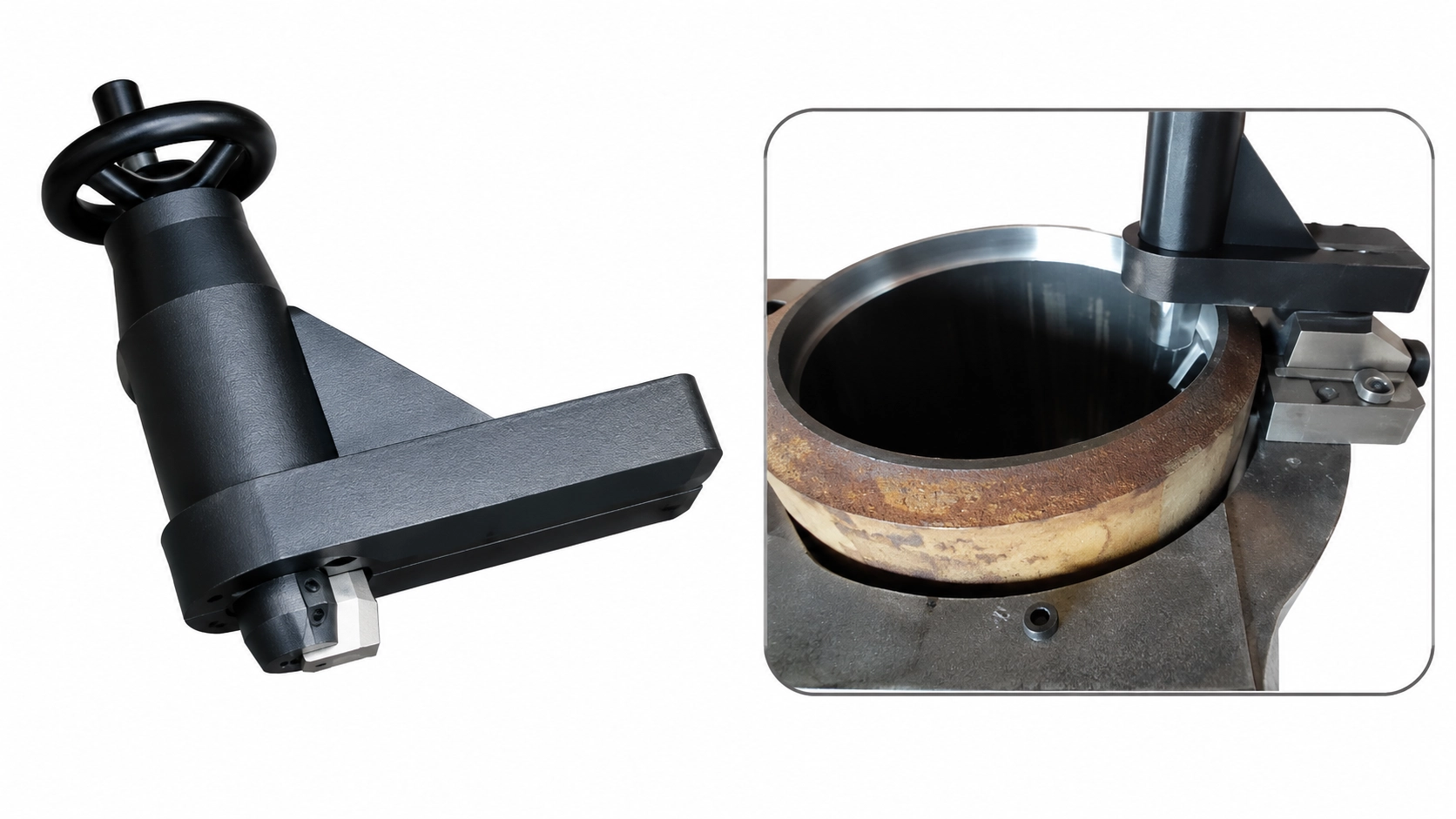

镗孔刀架
用于加工管子内壁。
外壁修整

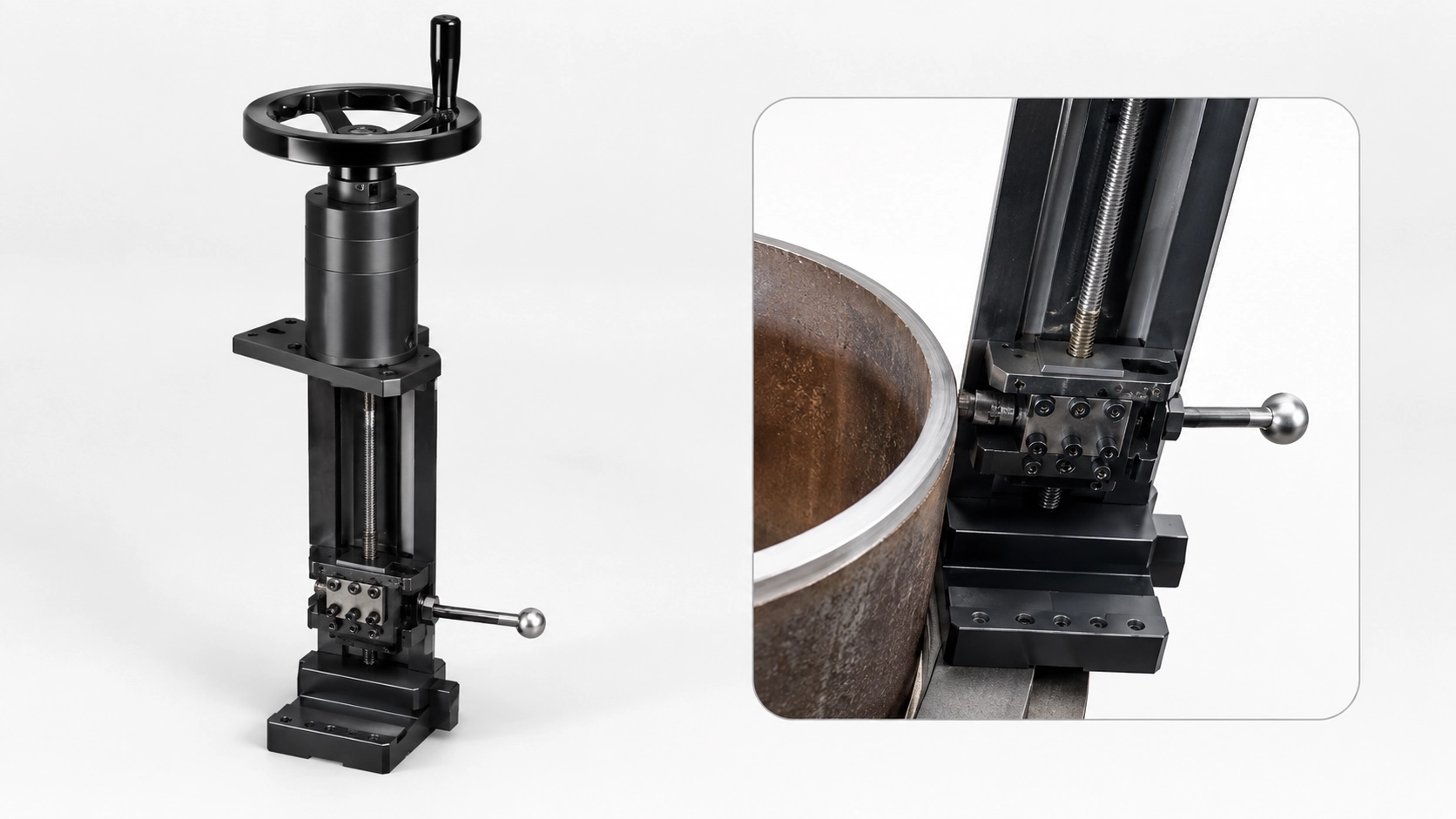

管外壁加工刀架
用于管外壁修整、去除防腐层。
06 常见问题
关于 OC 系列 · 外钳分体式 的常见问题。
没找到答案？
什么情况下需要分体式，而不是外卡盘式（SOC）或内涨式（ISE）？
当管道端部不自由时 —— 即管道已安装在管线中、焊入汇管、或在弯头 管件之间运行、没有可供夹具套入的直开口端。分体式是唯一能装夹在 已安装管道上的结构。加工车间里自由的管道端部，外卡盘式（SOC） 装夹更快；法兰端或拥挤端的内孔装夹，内涨式（ISE / ISP）才是 合适的工具。
OCE / OCP / OCH / OCS 几种驱动如何选？

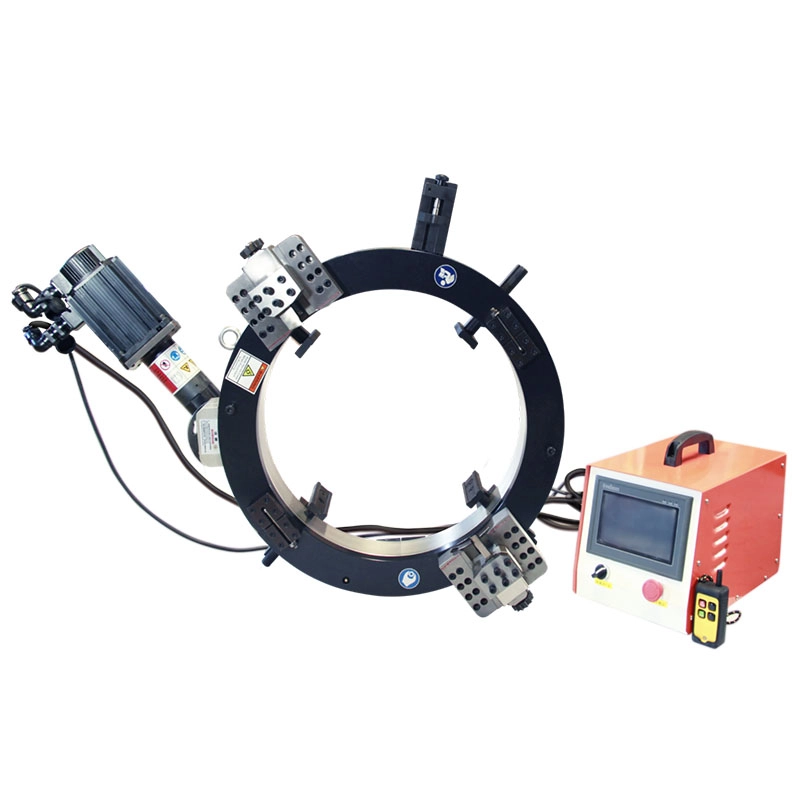

OCE 电动（220–240 V，1.8–2 kW，电流 8–10 A）用于室内与一般现场； OCP 气动（0.8–1.0 MPa，耗气 1000–2000 L/min，可单 / 双马达）用于 防爆危险区 —— 炼厂、海上、石化；OCH 液压（液压站 5.5–11 kW， 额定 10 MPa，流量 5–45 L/min 无极调速，配 50 m 远程遥控）用于壁厚 超过 30 mm 的重壁工况；OCS 数控伺服（伺服电机 2.3–4 kW，220/380 V， 配 50 m 远程遥控启停）用于需将复合坡口几何重复到严格公差的自动化生产。
能加工哪些切割与坡口形式？
支持正刀（RH）/ 反刀（LH）切割坡口、双刀同步切断、双 V 型坡口、 37.5°+10° 复合坡口与内复合坡口（镗孔）。坡口角度示例：37.5° V 型 （钝边 1.6 mm）、30° U 型（钝边 1.6 mm，R3）、6° U 型（钝边 2 mm， R5），复合坡口符合 ASME B16.25。
设备能否只坡口、不切断管道？
可以 —— 把切断刀盘换成纯坡口刀块即可。合抱 + 环齿结构完全相同， 只换刀具。同一台机器可完成切断、坡口、镗孔与端面加工。

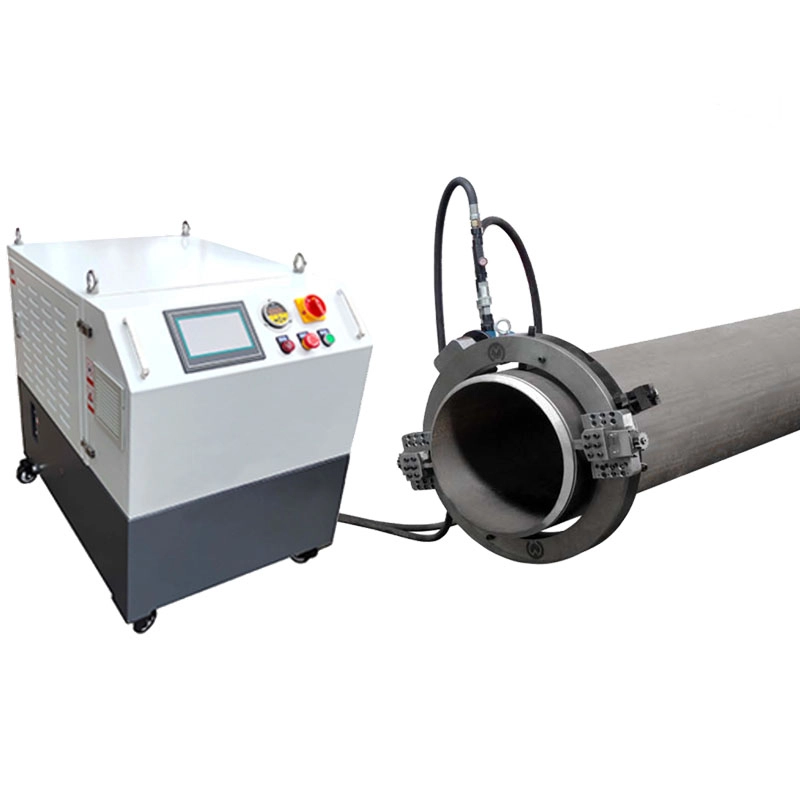

30 mm 以上的重壁管怎么加工？
更换刀架并选用 OCH 液压或 OCS 数控驱动：重载刀架可加工壁厚 ≤ 70 mm， 桥型刀架可加工 ≤ 110 mm 的超厚管道。合抱机架与环齿结构不变，仅升级 刀架与驱动模块以承受更高切削力。
OCH / 液压机型的液压站有哪几种？
三种可选：升级型液压站（7.5 kW，380 V 三相五线，额定 10 MPa， 流量 0–36 L/min 可调，PLC 控制 + 电子显示，手动 / 遥控启动，净重 约 239 kg）；防爆型液压站（7.5 kW，BT4 / CT4 防爆等级，10 MPa， 36 L/min，适用危险区）；柴油动力液压站（22 HP / 15 kW 发动机， 10 MPa，50 L/min，手动启动，适用无市电现场）。
