SOC 系列 · 卡盘式 ASME B16.25 EN ISO 9692-1
卡盘自定心管道坡口机
外卡式冷切割坡口机，采用四爪自定心卡盘，适用于管道 Ø 50–830 mm。 标准型与重载型覆盖壁厚 30 mm 至 75 mm。电动、气动、Metabo 与液压 驱动共用同一底盘。
管道外径范围
Ø 50 – 830 mm
壁厚
≤ 30 mm（标准）/ ≤ 75 mm（重载）
夹紧方式
四爪自定心卡盘
驱动方式
电动 · 气动 · Metabo · 液压
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 9 款型号。
| SOC-168 标准型 · 壁厚 ≤ 30 mm | SOC-230 标准型 · 壁厚 ≤ 30 mm | SOC-325 标准型 · 壁厚 ≤ 30 mm | SOC-457 标准型 · 壁厚 ≤ 30 mm | SOC-610 标准型 · 壁厚 ≤ 30 mm | SOC-252-2 重载型 · 壁厚 ≤ 75 mm | SOC-426-2 重载型 · 壁厚 ≤ 75 mm | SOC-630-2 重载型 · 壁厚 ≤ 75 mm | SOC-850-2 重载型 · 壁厚 ≤ 75 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 管道外径范围 | 50 – 168 mm | 80 – 230 mm | 168 – 325 mm | 300 – 457 mm | 457 – 610 mm | 80 – 240 mm | 250 – 426 mm | 300 – 600 mm | 600 – 830 mm |
| 最大壁厚 | 30 mm | 30 mm | 30 mm | 30 mm | 30 mm | 75 mm | 75 mm | 75 mm | 75 mm |
| 转速 | 18 r/min | 15 r/min | 13 r/min | 12 r/min | 12 r/min | 16 r/min | 12 r/min | 10 r/min | 9 r/min |
| 推荐驱动 | SOCE / SOCP / SOCM | SOCE / SOCP / SOCM | SOCE / SOCP / SOCM | SOCE / SOCP / SOCM | SOCE / SOCP / SOCM | SOCH（液压） | SOCH（液压） | SOCH（液压） | SOCH（液压） |
| 坡口几何 | V / U / J | V / U / J | V / U / J | V / U / J | V / U / J | V / U / J · 复合 | V / U / J · 复合 | V / U / J · 复合 | V / U / J · 复合 |
| 装夹方式 | 外卡盘 | 外卡盘 | 外卡盘 | 外卡盘 | 外卡盘 | 外卡盘 | 外卡盘 | 外卡盘 | 外卡盘 |
| 索取该型号报价 |
02 工作原理

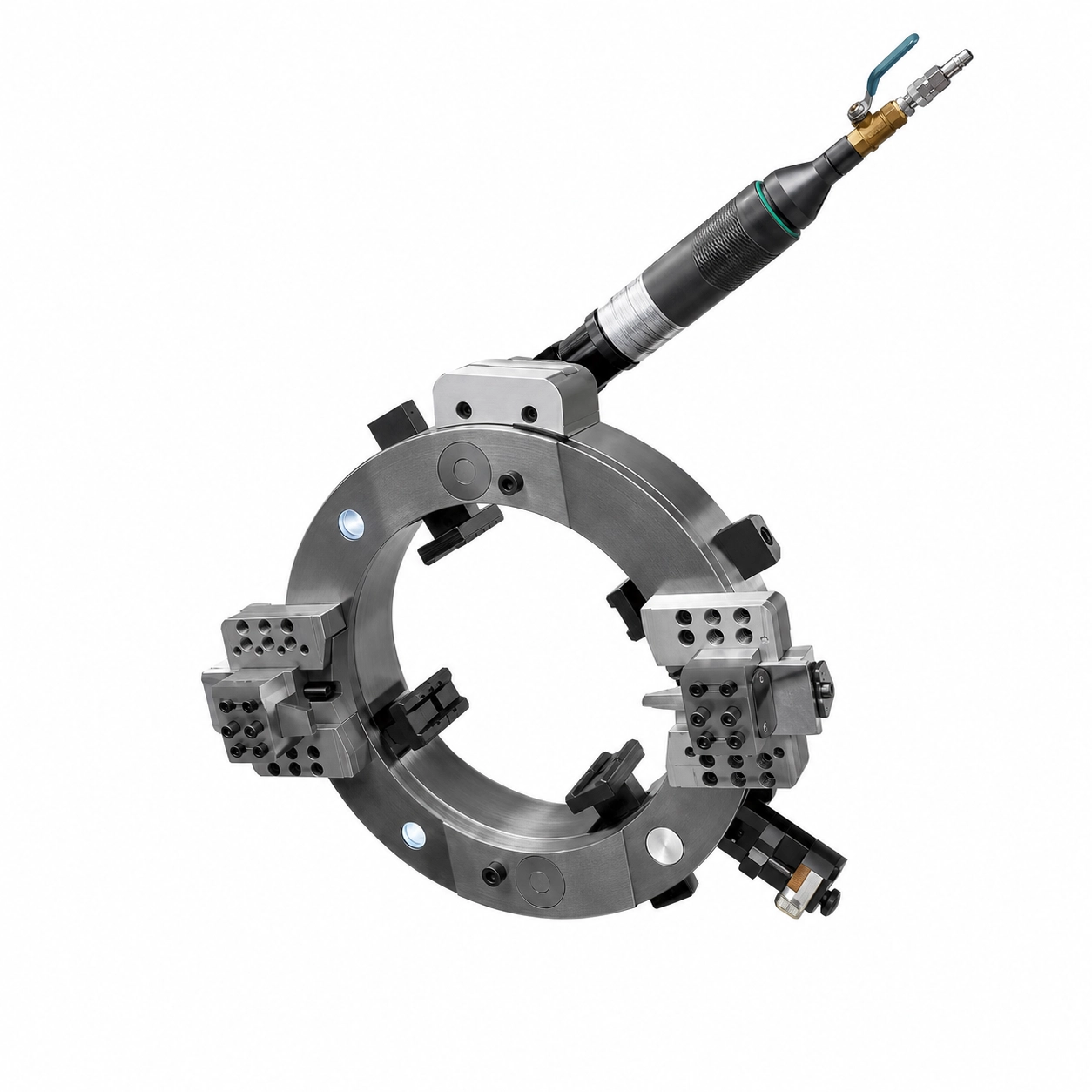

四爪自定心卡盘工作原理
四个卡爪沿涡盘运动（重载型为液压肘节驱动）；单根驱动轴带动涡盘 回转，四爪同步向管道外径收拢。由于每个卡爪从同一轴心出发、行进 相同的径向距离，安装在该轴心上的刀头由结构保证与管道同轴。 即便在椭圆失圆的在役管道上，同轴度公差也达 ±0.10 mm，无需手动 找正。卡盘装夹在外径上，管内孔保持空敞，可进行端面与沉孔加工。
03 核心特点
专为施工现场而生。
// 01
四爪自定心 —— 同轴度 ±0.10 mm
同轴度优于凸轮自锁，对椭圆失圆管道更友好。是高产量预制场景的标准机构 —— 每个坡口都方正下机，无需操作工调机时间。
// 02
同一结构两种容量档
标准档（壁厚 ≤ 30 mm）覆盖加工车间工艺管；重载 "-2" 档（壁厚 ≤ 75 mm）以加强卡盘与刀架处理容器级碳钢与铬钼管。
// 03
同一底盘四种驱动
SOCE 电动（室内加工）、SOCP 气动（炼厂与海上）、SOCM Metabo（工具包已有该品牌角磨电机的工地）、SOCH 液压（重壁切割、看重扭矩密度的工况）。
// 04

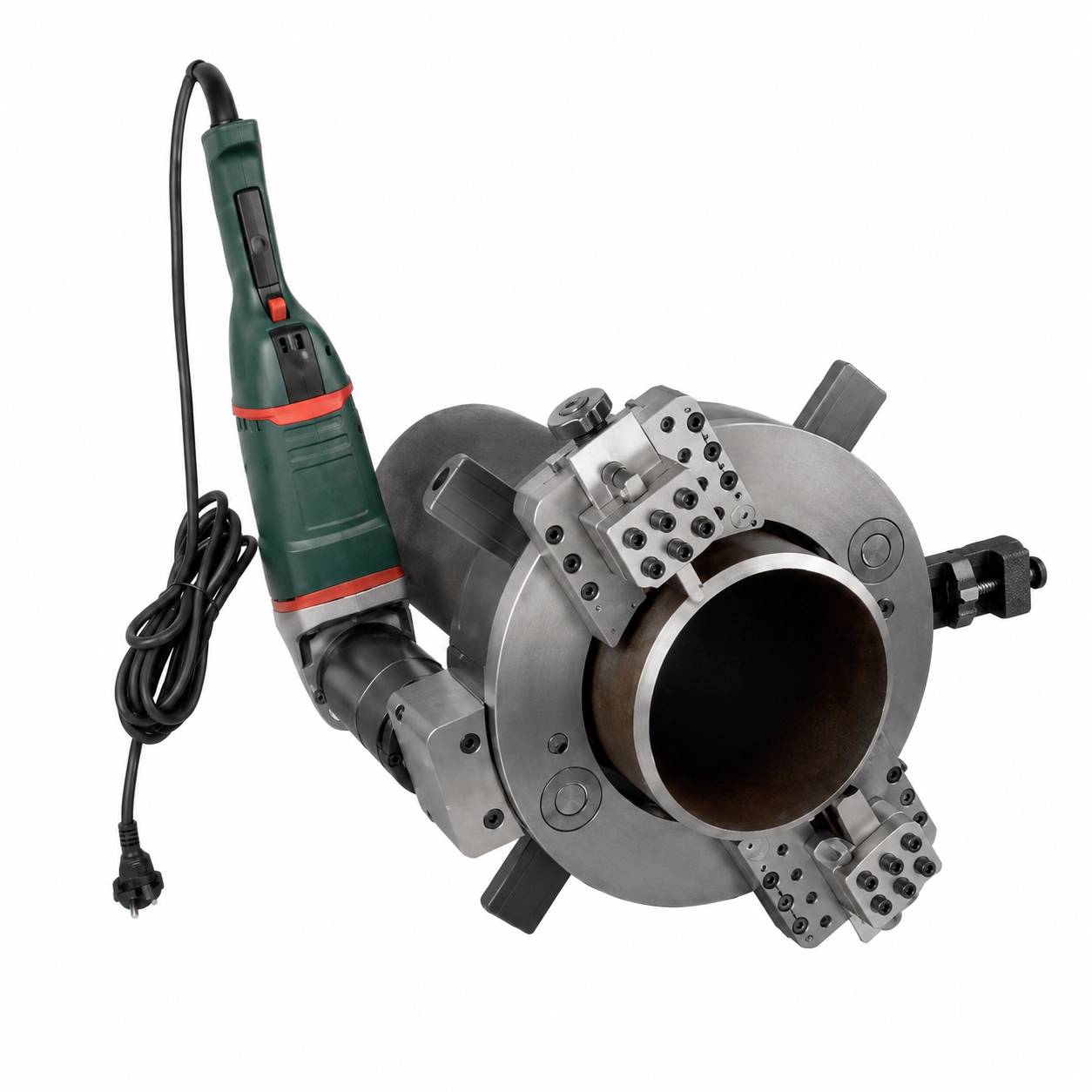

多工位刀架
一次装夹完成坡口、端面与沉孔 —— V、U、带钝边的 J 型坡口，重载机型可加工双面焊接坡口的复合几何。
// 05
冷切割 —— 无热影响区
硬质合金刀具在机加工速度下作业，母材金相不变。符合 ASME B31.1 / B31.3 / EN 13480 工况的规范要求，无需焊后热损伤检验。
// 06
高刚性、低振动
铸造并机加工的卡盘体抑制切削颤振。长批量生产中表面光洁度与刀片寿命保持一致。
06 常见问题
关于 SOC 系列 · 卡盘式 的常见问题。
没找到答案？
卡盘式、凸轮式还是内涨式 —— 怎么选？
按作业空间与装夹基准选。卡盘式（SOC）以四爪自定心卡盘装夹外径 —— 最适合管道端部自由的车间批量作业。凸轮式装夹方式相同但用 更快的凸轮自锁；机器更轻、容量更小。内涨式（ISE / ISP）装夹 内孔 —— 当外径为法兰端、空间拥挤或已焊入汇管时必用。
什么时候需要重载 "-2" 档？
当壁厚超过 30 mm 时。加强卡盘与刀架按壁厚达 75 mm 设计 —— 常见于容器级碳钢、重壁高压蒸汽管（Sch 160 / XXS）与炼厂工况的 铬钼合金。建议搭配 SOCH 液压驱动以获得足够扭矩。
SOCM 的 Metabo 驱动是什么？
一种以标准 Metabo 角磨电机作为动力源、安装在减速箱体上的驱动 型号。适用于客户已备有 Metabo 电机与配件的情况 —— 可简化 多机队伍的现场维护。
