SCB / SCP 系列 ASME B16.25 EN ISO 9692-1

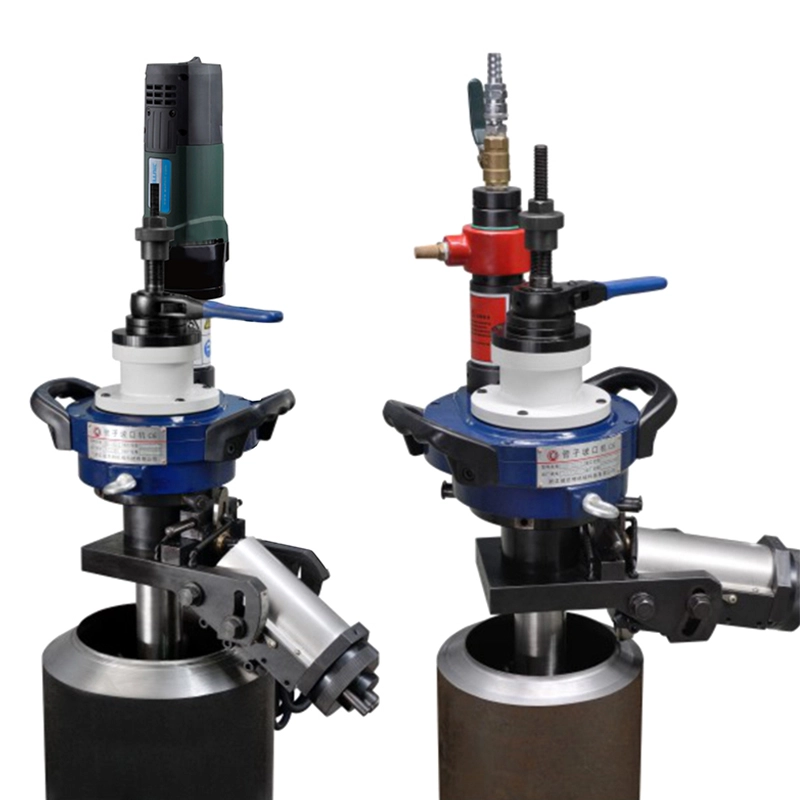

凸轮自定心管道坡口机
轻量化铝合金机身冷切割坡口机，适用于中小口径管道（Ø 14–114 mm）。 凸轮自锁夹紧一拉到位，同步进给加工出符合规范的焊接坡口，无热影响区。
管道外径范围
Ø 14 – 114 mm
壁厚
≤ 12 mm
驱动方式
电动（SCB）/ 气动（SCP）
型号
2 种规格 × 2 种驱动
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 2 款型号。
| SCB / SCP-63 小口径 —— 14 至 63 mm | SCB / SCP-114 中口径 —— 57 至 114 mm | |
|---|---|---|
| 管道外径范围 | 14 – 63 mm | 57 – 114 mm |
| 壁厚 | ≤ 12 mm | ≤ 12 mm |
| 转速 | 30 – 120 r/min | 30 – 120 r/min |
| 驱动方式 | 电动 · 气动 | 电动 · 气动 |
| 坡口几何 | V / Y / J | V / Y / J |
| 净重 | 13 kg | 18 kg |
| 推荐用途 | 高空、狭窄空间 | 工艺管、轻型暖通 |
| 索取该型号报价 |
02 工作原理
凸轮自锁自定心原理
凸轮盘绕夹紧轴回转，四个接触夹爪沿凸轮型面运动，一拉手柄即同步 收拢抱紧管道外径。由于全部夹爪由同一凸轮面驱动，刀头与管道的 同轴度可达 ±0.15 mm —— 无需手动找正，即便在椭圆失圆的在役管道 上也成立。进给为机械同步式：主轴每转刀具进给 0.05–0.20 mm， 切屑负荷稳定，硬质合金刀片寿命可预期。
03 核心特点
专为施工现场而生。
// 01
铝合金机身 —— 上手仅 13 kg
高强度铝合金外壳。单人即可搬动；可用于铸铁坡口机够不到的高空与狭窄空间。
// 02
凸轮自锁夹紧 —— 10 秒内到位
一拉手柄驱动全部夹爪。无螺纹卡盘、无需内六角扳手。重复件作业的装夹速度优于任何螺杆夹紧设计。
// 03
同步进给
刀具进给与主轴回转机械联动，表面光洁度与刀片寿命不依赖操作工水平。
// 04
冷切割 —— 无热影响区
硬质合金刀具在机加工速度下作业。母材金相不变；适用于不锈钢与铬钼合金，无需焊后热损伤检验。
// 05

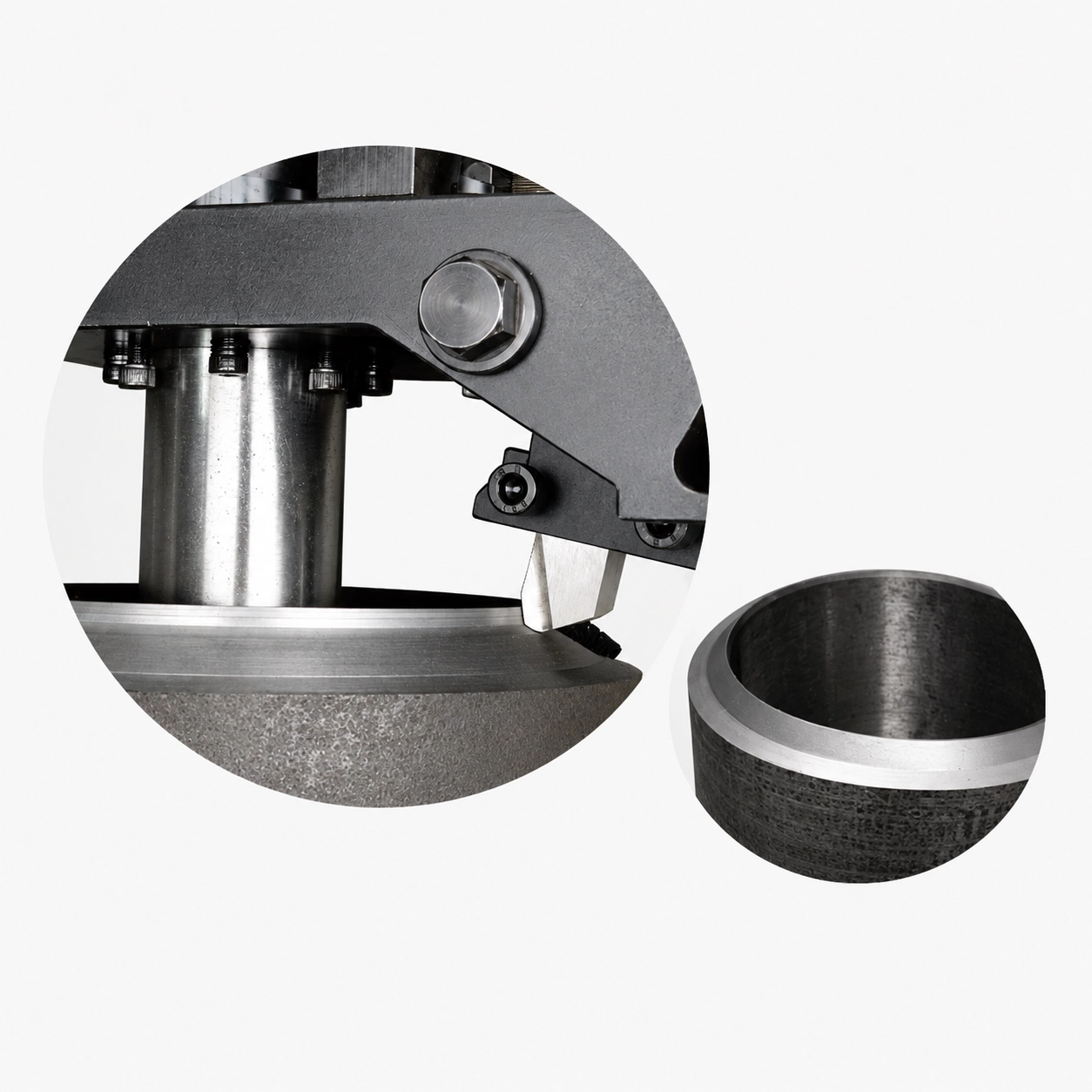

V / Y / J 刀头互换
坡口刀头模块通过单根锁定销快速更换。刀具几何符合 ASME B16.25 对接焊端部坡口标准。
// 06
电动或气动驱动
SCB（电动，230 V）适用于室内加工；SCP（气动，6 bar）适用于需控制点燃源的炼厂与海上平台。
