ISE / ISP 系列 ASME B16.25 EN ISO 9692-1
内涨式管道坡口机

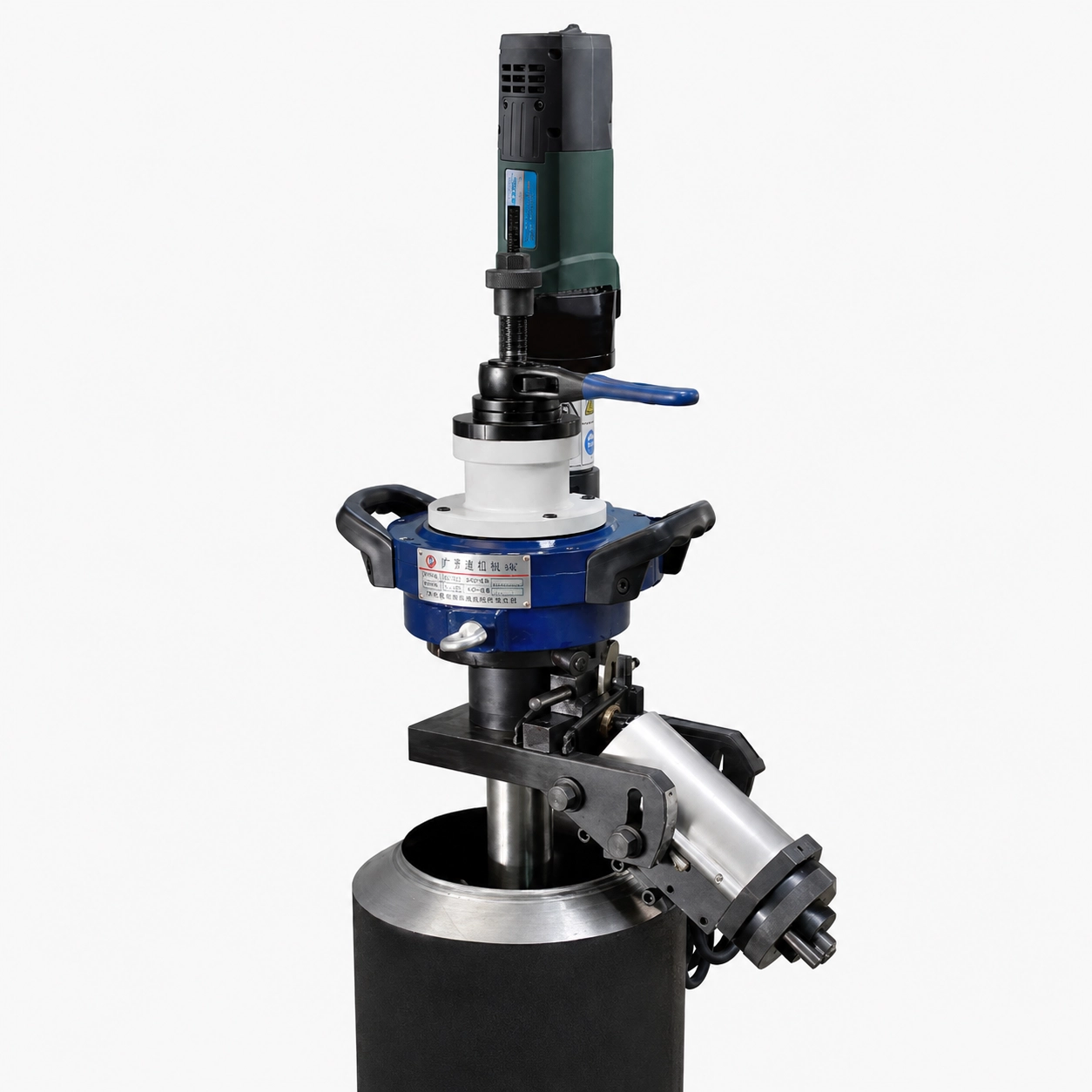

内孔装夹冷切割坡口机，胀紧机构插入管内孔即自动定位对中，适用于管道 内径 Ø 18–830 mm。标准型壁厚 ≤ 15 mm，重载 II 型可达 ≤ 75 mm。除碳钢、 不锈钢、合金钢管的 V / U 型坡口、倒棱、削边外，还可加工焊后凸面法兰； 坡口角度 0°–40° 任意可调。机器轻便、携带方便，电动（ISE）/ 气动（ISP） 驱动可替换。
管道内径范围
Ø 18 – 830 mm
切割坡口壁厚
≤ 15 mm 标准 · ≤ 75 mm 重载（II）
坡口角度
0° – 40° 任意可调
驱动方式
电动 ISE · 气动 ISP（可替换）
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 9 款型号。
| ISE / ISP-30 内径 Φ18–28 · 换热器管 | ISE / ISP-80 内径 Φ28–76 · 仪表管线 | ISE / ISP-120 内径 Φ40–120 | ISE / ISP-159 内径 Φ65–159 · 工艺管 | ISE / ISP-252 内径 Φ80–240 · 标准 / 重载 | ISE / ISP-352 内径 Φ150–330 · 标准 / 重载 | ISE / ISP-426 内径 Φ250–426 · 标准 / 重载 | ISE / ISP-630 内径 Φ300–600 · 标准 / 重载 | ISE / ISP-850 内径 Φ600–830 · 标准 / 重载 | |
|---|---|---|---|---|---|---|---|---|---|
| 加工范围（内径） | Φ18–28 | Φ28–76 | Φ40–120 | Φ65–159 | Φ80–240 | Φ150–330 | Φ250–426 | Φ300–600 | Φ600–830 |
| 标准型壁厚（-1） | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm | ≤ 15 mm |
| 重载型壁厚（-2 / II） | — | — | — | — | ≤ 75 mm | ≤ 75 mm | ≤ 75 mm | ≤ 75 mm | ≤ 75 mm |
| 刀盘转速 | 50 r/min | 55 r/min | 30 r/min | 35 r/min | 16 r/min | 14 r/min | 12 r/min | 10 r/min | 9 r/min |
| 装夹方式 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 |
| 索取该型号报价 |
02 工作原理
内孔涨紧式坡口机工作原理

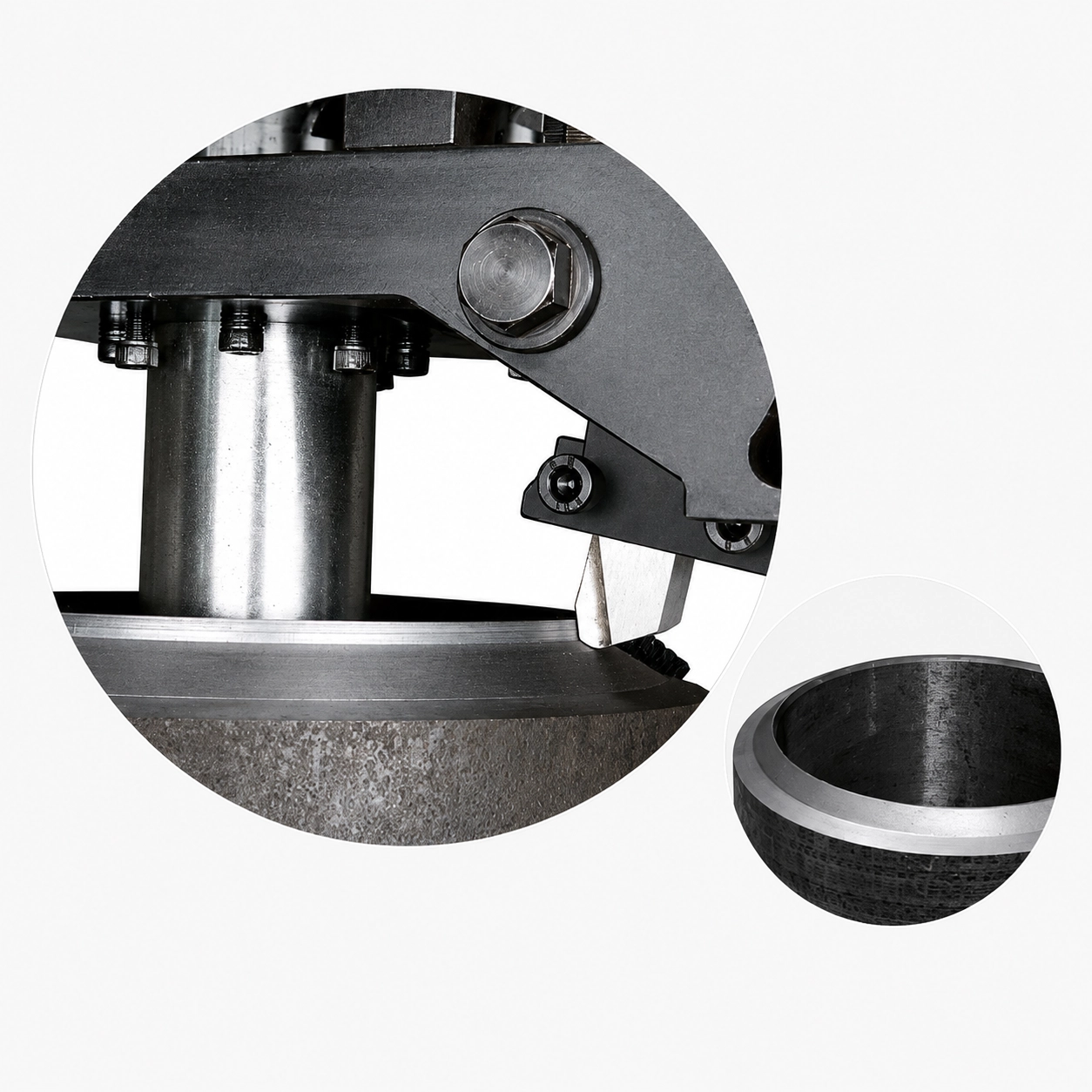

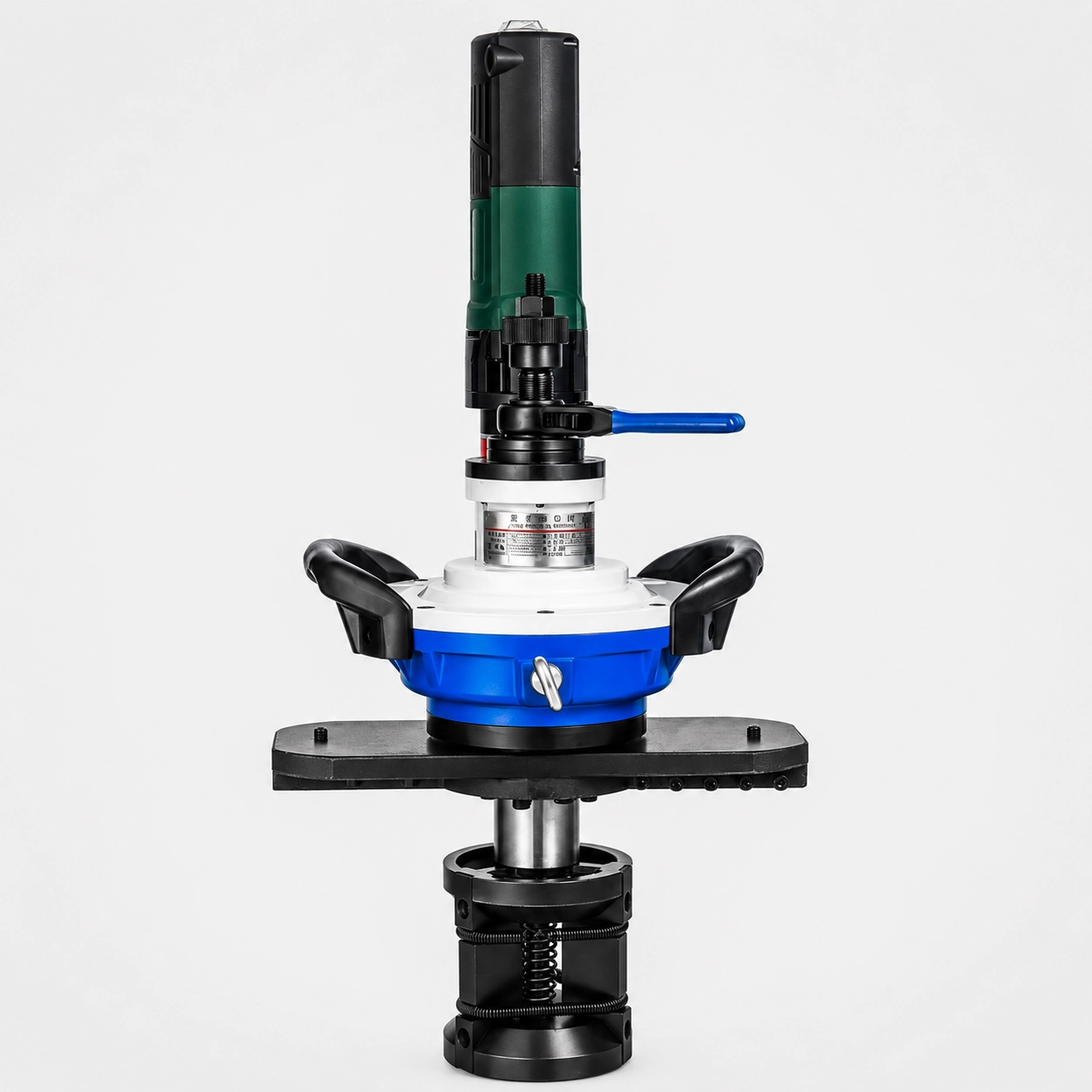

分瓣芯轴伸入管内孔，拉杆驱动锥体将芯轴卡爪径向向外顶出贴紧内壁， 一插即自动定位对中，刀头由结构保证与内孔同轴（±0.15 mm 以内）， 无需手动找正。由于以内孔为夹紧基准，对椭圆失圆的在役管道同样可靠， 且外径保持空敞、刀头可作全程径向行进 —— 一次装夹即同步完成坡口、 端面与沉孔加工。重载 II 型以加强齿轮箱与刀架处理壁厚达 75 mm 的 厚壁管。
03 核心特点
专为施工现场而生。
// 01
内孔自动定位对中 —— 一插即定心
胀紧机构插入管内孔即自动定位对中，无需手动找正；同轴度以内孔本身为基准，对椭圆失圆的在役管道同样可靠。
// 02
标准型 ≤ 15 mm，重载 II 型 ≤ 75 mm
标准 "-1" 系列覆盖常规工艺管（壁厚 ≤ 15 mm）；重载 "-2"（II 型）以加强齿轮箱与刀架处理壁厚达 75 mm 的厚壁碳钢与合金管。
// 03
坡口角度 0°–40° 任意可调

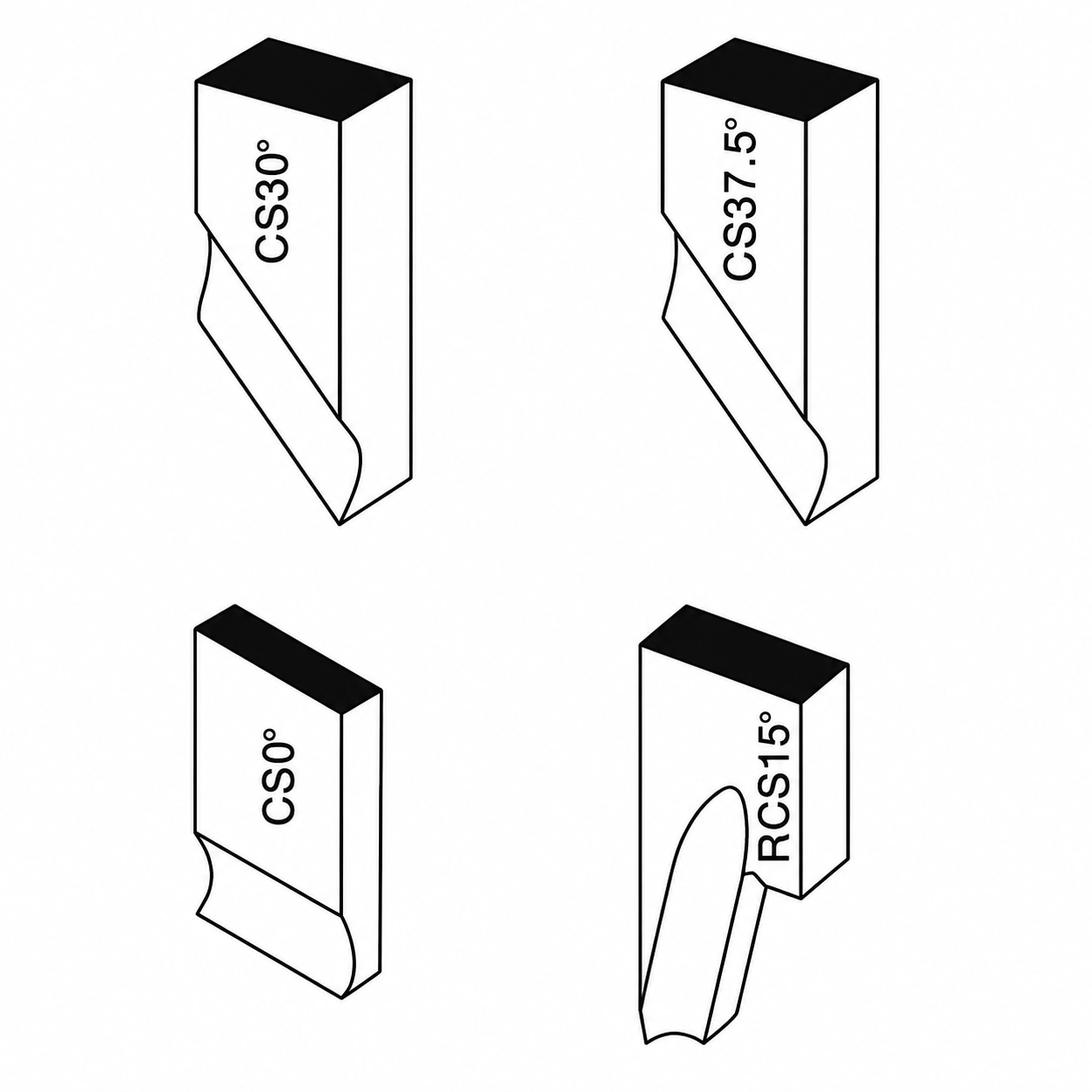

切削量可选可调，坡口角度在 0°–40° 间任意选择，可加工 V / U / 复合 / 双 J / J 型坡口，并可倒棱、削边及加工焊后凸面法兰。
// 04

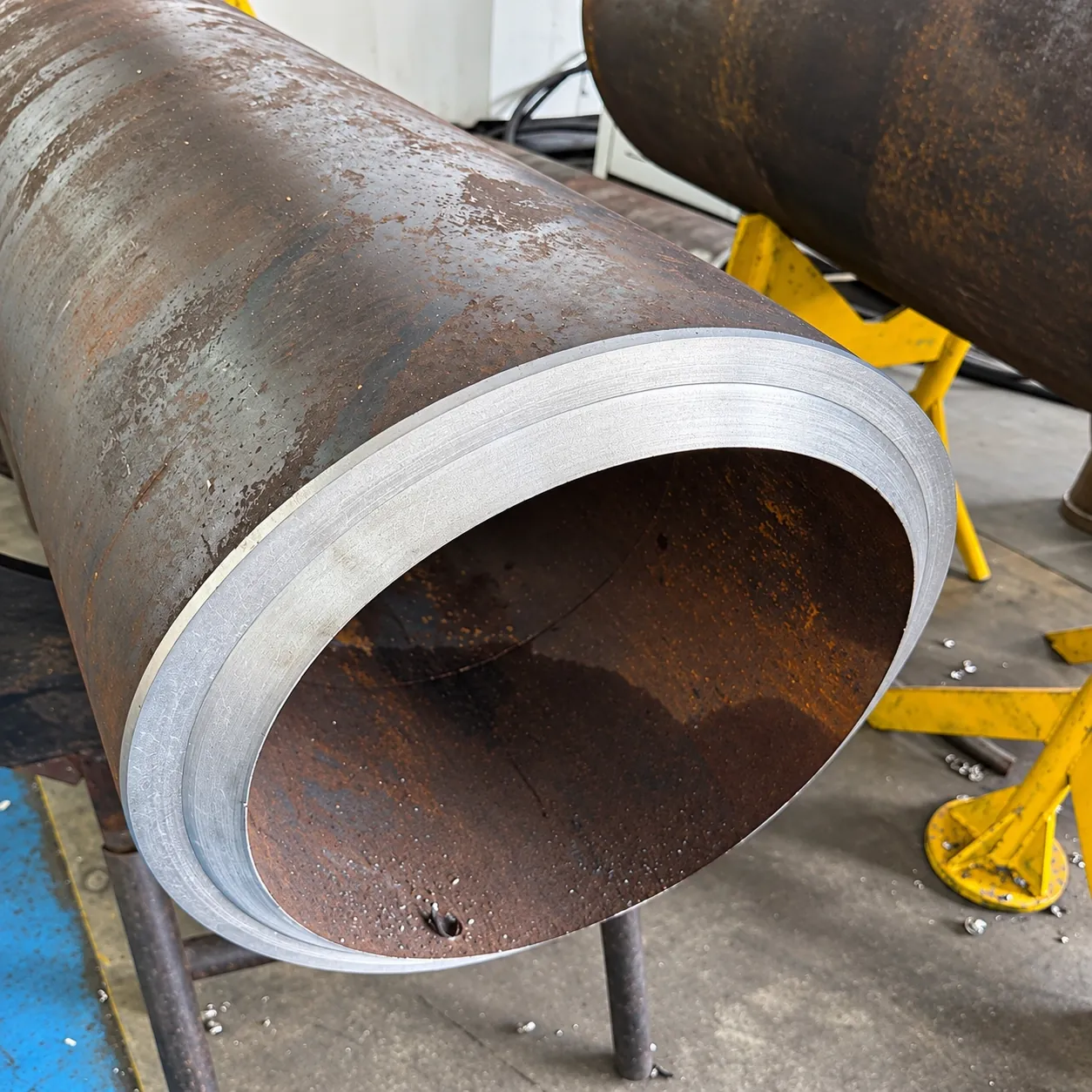

一次装夹 —— 坡口 · 端面 · 沉孔
多工位刀头无需重新装夹即可加工复合接头几何（带钝边的 J / U 型坡口），满足重壁规范焊接（ASME B31、EN 13480）的要求。
// 05
完全冷加工 —— 无热影响区
硬质合金刀具在机加工速度下作业，母材金相不变。适用于碳钢、不锈钢、合金钢、双相钢与因科镍合金，无需焊后热损伤检验。
// 06

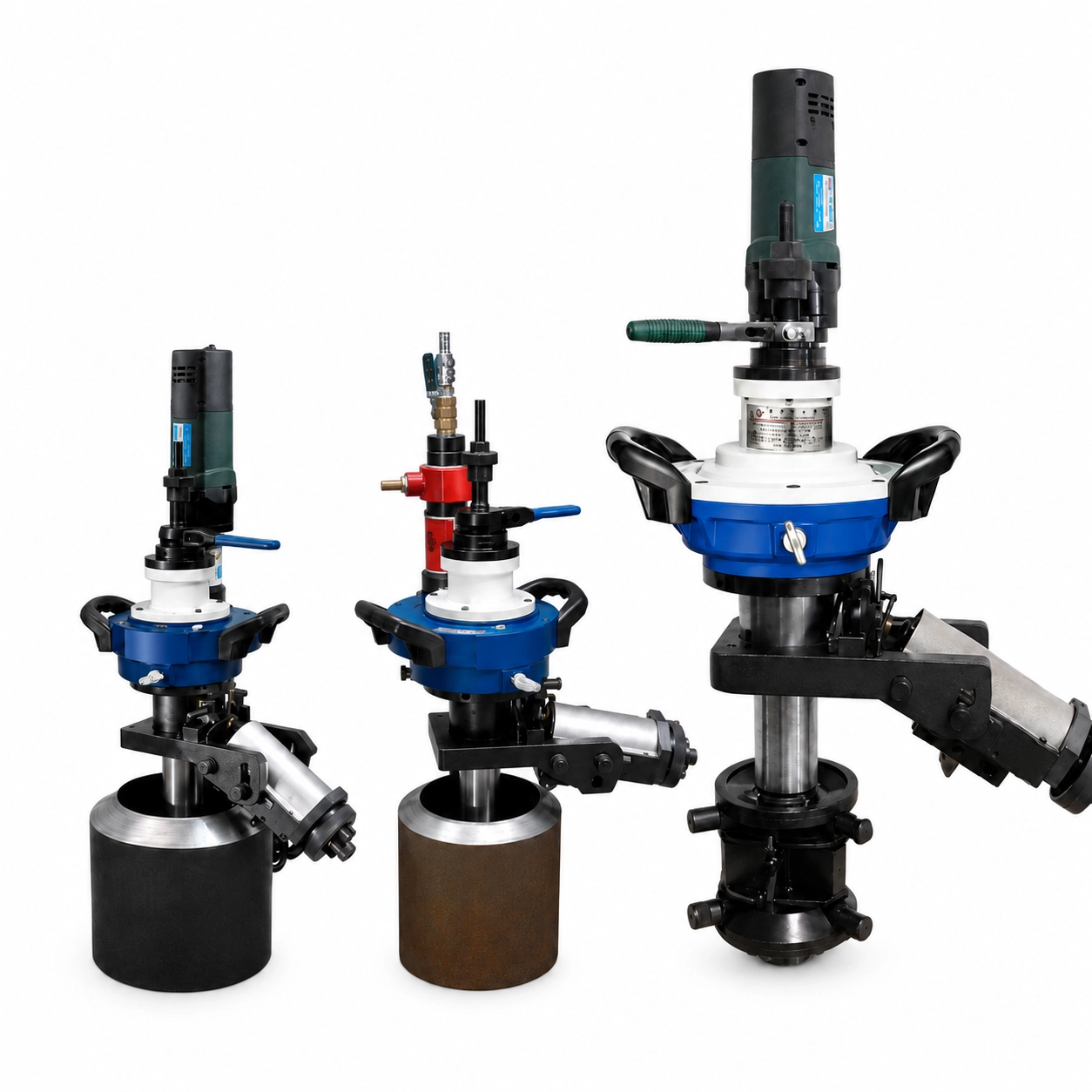

轻便便携 · 驱动可替换
安装简单、重量轻、携带方便。ISE 电动（220V / 50Hz / 6A / 1.2–2 kW）适用于室内与一般现场；ISP 气动（气马达，0.8–1.0 MPa，耗气 1000–2000 L/min）适用于易爆防火危险场所；同一机身驱动方式可替换。
06 常见问题
关于 ISE / ISP 系列 的常见问题。
没找到答案？
什么时候选内涨式，而不是外卡盘式（SOC）或外钳分体式？
当管道外径不可用作装夹基准时 —— 外径为法兰端、被相邻管子或结构 遮挡、或外卡设备的机身截面伸不进作业空间。内涨式从管内孔装夹 定位，是这些工况下的合适工具。若管端外径自由、空间充裕，外卡 盘式（SOC）装夹通常更快。
标准型与重载 II 型怎么选？
按壁厚选。标准 "-1" 系列壁厚 ≤ 15 mm，覆盖大多数工艺管；当壁厚 超过 15 mm（厚壁碳钢、重壁高压蒸汽管、合金管）时选重载 "-2" （II 型），壁厚可达 75 mm，配加强齿轮箱与刀架。两者芯轴接口与 装夹方式相同。
同一机身能跑电动和气动两种吗？
可以。ISE（电动，220V）与 ISP（气动，气马达）共用同一机身与 刀架，驱动方式可替换 —— 车间作业用电动，易爆防火场所用气动。
能加工哪些坡口与功能？
可加工 V / U / 复合 / 双 J / J 型坡口，坡口角度 0°–40° 任意可调， 切削量可调；并可倒棱、削边，以及对焊后凸面法兰进行加工。适用 碳钢、不锈钢、合金钢等材料。
换热器换管现实可用的管内径范围？
30 型（内径 Φ18–28 mm）与 80 型（内径 Φ28–76 mm）是标准换管 工具 —— 覆盖管壳式换热器常用的小口径换热管。
