ISE / ISP · T 型 ASME B16.25 EN ISO 9692-1

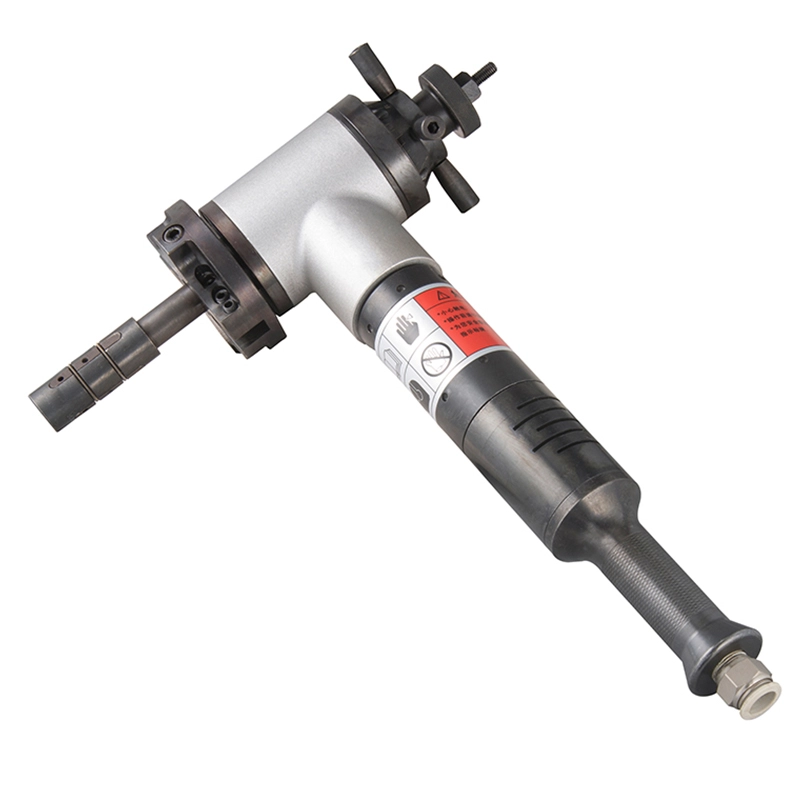

内涨式管道坡口机（T 型）
内孔装夹冷切割坡口机，适用于管道 Ø 12.5–820 mm。电机垂直布置的 "T" 型结构把径向占用降到最低 —— 可进入管排、水冷壁与管束等 在线电机进不去的空间。
管道内径范围
Ø 12.5 – 820 mm
壁厚
≤ 20 mm
加工功能
坡口 · 端面 · 沉孔
驱动方式
电动（ISE）/ 气动（ISP）
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 6 款型号。
| ISE / ISP-30 微小口径 —— 换热器管 | ISE / ISP-80 小口径 —— 仪表管线 | ISE / ISP-159 中口径 —— 工艺管道 | ISE / ISP-352 大口径 —— 锅炉集箱 | ISE / ISP-630 超大口径 —— 容器接管 | ISE / ISP-850 容器内孔 —— 壳体开孔 | |
|---|---|---|---|---|---|---|
| 管道内径范围 | 12.5 – 30 mm | 28 – 76 mm | 65 – 159 mm | 150 – 330 mm | 300 – 600 mm | 600 – 820 mm |
| 壁厚 | ≤ 8 mm | ≤ 15 mm | ≤ 20 mm | ≤ 20 mm | ≤ 20 mm | ≤ 20 mm |
| 电动驱动功率（ISE） | 1400 W | 1400 W | 1500 W | 2000 W | 2000 W | 2400 W |
| 气源耗气量（ISP） | 800 L/min | 900 L/min | 1500 L/min | 2000 L/min | 2500 L/min | 3000 L/min |
| 坡口几何 | V / U / J | V / U / J | V / U / J · 复合 | V / U / J · 复合 | V / U / J · 复合 | V / U / J · 复合 |
| 装夹方式 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 |
| 索取该型号报价 |
02 工作原理
T 型内孔装夹坡口机工作原理

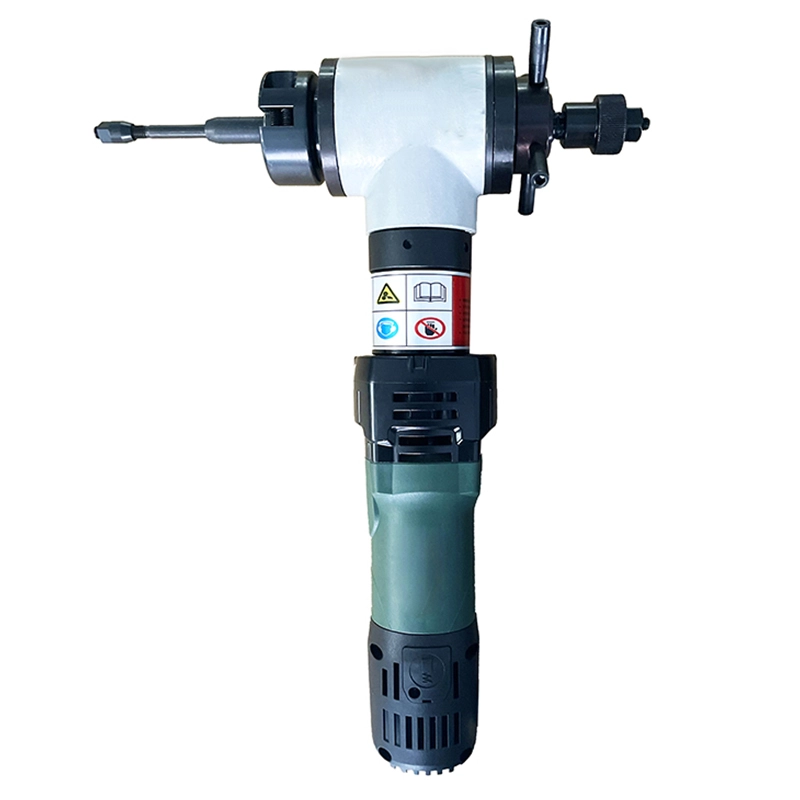

电机垂直于主轴轴线布置，使整机呈紧凑的 "T" 型轮廓，主要质量 偏离管道轴线。在管内孔中，分瓣芯轴由拉杆与锥体向外驱动，抓紧 内孔并将刀头定位到距真实孔心 ±0.15 mm 以内 —— 无需手动找正。 管端周围所需的径向空间约为在线驱动的一半，这正是 T 型可以进入 水冷壁、拥挤管排与管束作业、而 II 型够不到的原因。
03 核心特点
专为施工现场而生。
// 01
T 型结构 —— 径向占用最小

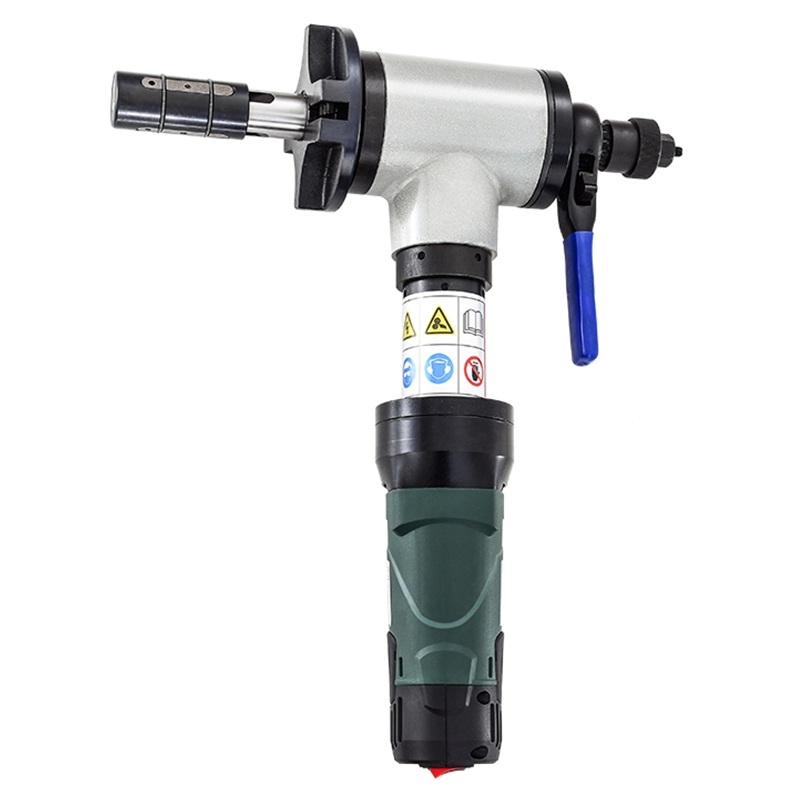

电机垂直布置使其质量偏离管道轴线。是水冷壁更换与管束作业的标准工具 —— 适用于管端周围空间以厘米计的工况。
// 02
电动 / 气动电机可互换
同一机身可装配 ISE（220 V 电动）或 ISP（6 bar 气动）。加工车间可备一台机身、按作业换电机 —— 炼厂大修用气动，车间作业用电动。
// 03
模块化芯轴 —— 12.5 至 820 mm
六种机身规格共用同一卡接口。芯轴覆盖从换热器管到容器壳体开孔的全部范围。
// 04
坡口 · 端面 · 沉孔一次装夹
多工位刀架可同步加工带钝边的 V / U / J 坡口与内沉孔 —— 这是重壁规范焊接（ASME B31、EN 13480）的要求。
// 05
冷切割 —— 无热影响区
硬质合金刀具在机加工速度下作业，母材金相不变。适用于不锈钢、铬钼、双相钢与因科镍合金，无需焊后热损伤检验。
// 06
结构性自定心
同轴度以管内孔本身为基准，通过涨紧芯轴实现 —— 而非以椭圆失圆的外径为基准。在役管道腐蚀或变形时尤为关键。
06 常见问题
关于 ISE / ISP · T 型 的常见问题。
没找到答案？
什么时候选 T 型而不是 II 型？
只要管端周围径向空间紧张 —— 水冷壁、拥挤管排、容器内接管 —— 就选 T 型。电机垂直布置把在线 II 型的径向占用减半。当需要深入 的直线行程（长段直管、立管）且径向空间充裕时，则选 II 型。
同一机身能跑电动和气动两种吗？
可以。ISE（电动）与 ISP（气动）机型共用同一机身与刀架，只换 电机。加工车间常在工具箱里备一台机身与两台电机，按现场切换。
换热器换管现实可用的管内径范围？

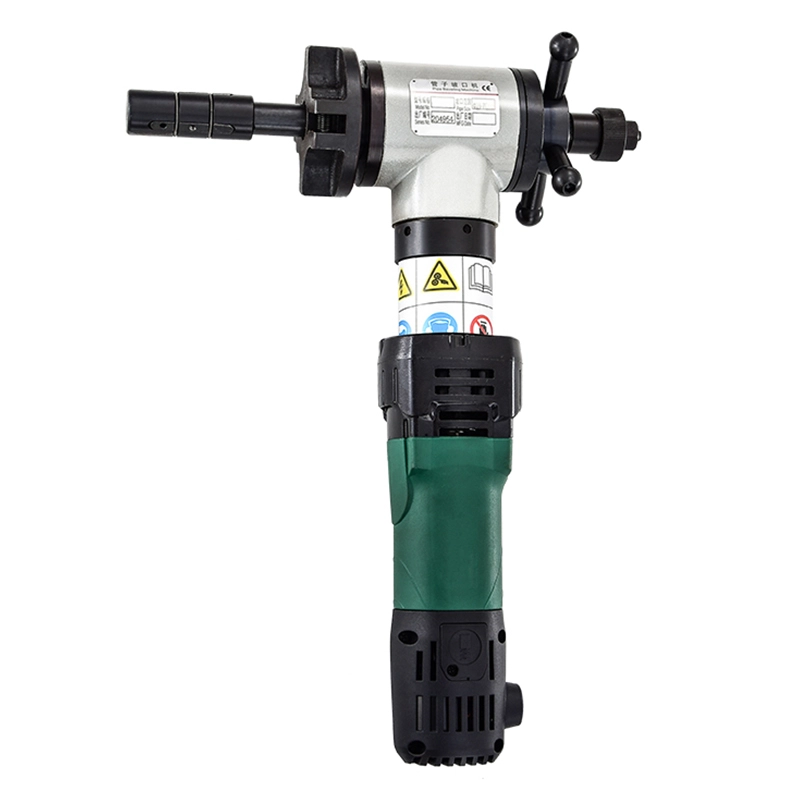

30 型（内径 12.5–30 mm）与 80 型（内径 28–76 mm）是标准换管 工具 —— 覆盖管壳式换热器常用的 19 mm 与 25 mm 外径管（Sch 10–40 壁厚）。
