ISE / ISP · II 型 ASME B16.25 EN ISO 9692-1

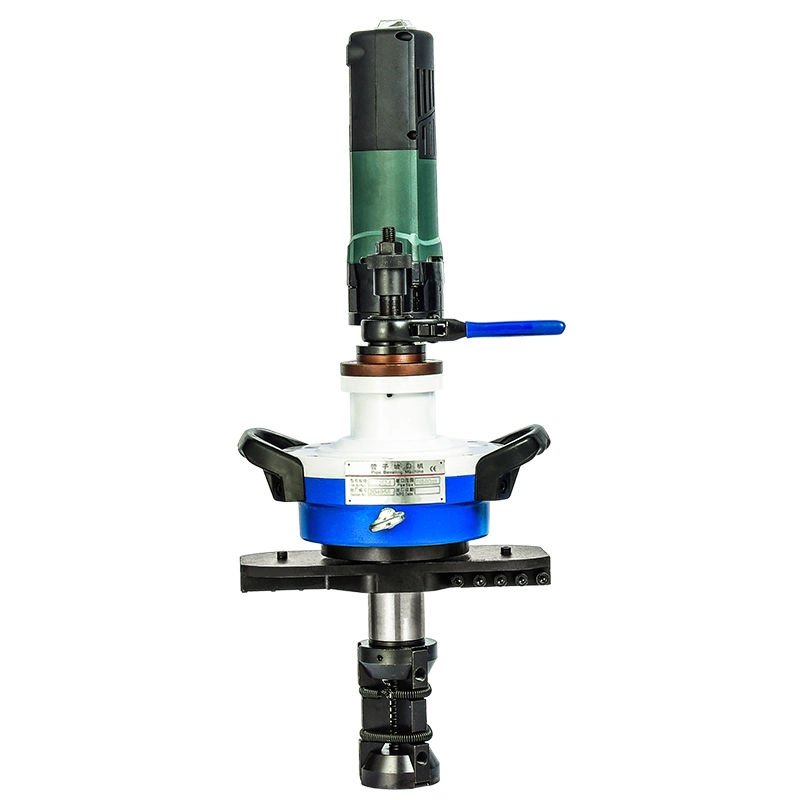

内涨式管道坡口机（II 型）
内孔装夹重载冷切割坡口机，适用于管道 Ø 65–330 mm。在线 "Y" 型驱动 布置，适合深入行程作业；涨紧芯轴数秒抓紧内孔并保持刚性，可组合 完成坡口 - 端面 - 沉孔加工。
管道内径范围
Ø 65 – 330 mm
壁厚
≤ 20 mm（标准）/ 75 mm（定制）
加工功能
坡口 · 端面 · 沉孔
驱动方式
电动（ISE）/ 气动（ISP）
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 3 款型号。
| ISE / ISP-159-II 小口径 —— 65 至 159 mm | ISE / ISP-252-II 中口径 —— 80 至 240 mm | ISE / ISP-352-II 大口径 —— 150 至 330 mm | |
|---|---|---|---|
| 管道内径范围 | 65 – 159 mm | 80 – 240 mm | 150 – 330 mm |
| 壁厚（标准） | ≤ 20 mm | ≤ 20 mm | ≤ 20 mm |
| 电动驱动功率（ISE） | 1500 W | 1500 W | 2000 W |
| 气源耗气量（ISP） | 1500 L/min @ 6 bar | 1500 L/min @ 6 bar | 2000 L/min @ 6 bar |
| 转速 | 34 r/min | 20 r/min | 16 r/min |
| 坡口几何 | V / U / J · 复合 | V / U / J · 复合 | V / U / J · 复合 |
| 装夹方式 | 内孔涨紧芯轴 | 内孔涨紧芯轴 | 内孔涨紧芯轴 |
| 索取该型号报价 |
02 工作原理
内孔涨紧装夹工作原理
分瓣芯轴伸入管内孔；拉杆驱动锥体将芯轴卡爪径向向外顶出，直至 贴紧管道内壁。刀头与芯轴同轴安装，由结构保证与内孔同轴，免去 手动中心线找正。由于夹紧力以内孔为基准，外径保持空敞，可供 坡口刀头作全程径向行进 —— 这正是能在一次装夹中同步完成坡口、 端面与沉孔（U / J 坡口）的原因。
03 核心特点
专为施工现场而生。
// 01
在线 "Y" 型驱动 —— 深入行程结构

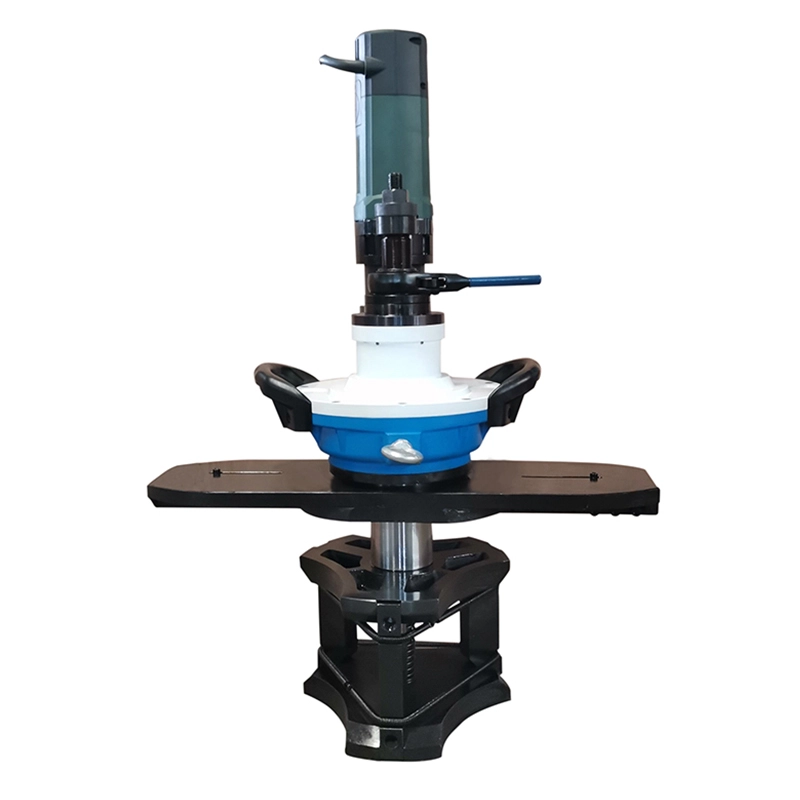

电机沿机器轴线（而非垂直）布置。可让刀头深入长段管道，在受限直线空间作业 —— 立管、拥挤模块管段。
// 02

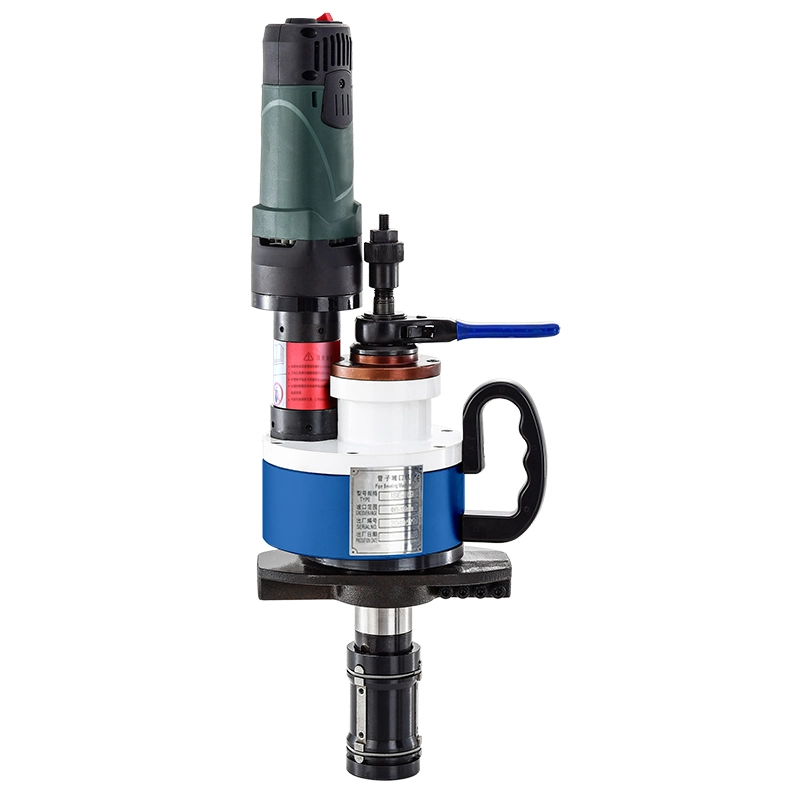

涨紧芯轴 —— 结构性同轴
以内孔抓紧装夹，同轴度以内孔本身为基准。无需表面找正，不会因外径椭圆失圆产生装夹误差。
// 03
坡口 · 端面 · 沉孔一次装夹
多功能刀头无需重新装夹即可加工复合接头几何（U / J 坡口、带钝边的 J 型坡口）—— 这是重壁规范焊接的要求。
// 04
重壁加工能力
加强齿轮箱与刀架标准可处理壁厚达 20 mm，定制芯轴可达 75 mm。适用于电力与海上工艺管道。
// 05
冷切割 —— 无热影响区
硬质合金刀具在机加工速度下作业，母材金相不变；适用于不锈钢、铬钼与因科镍合金，无需焊后热损伤检验。
// 06

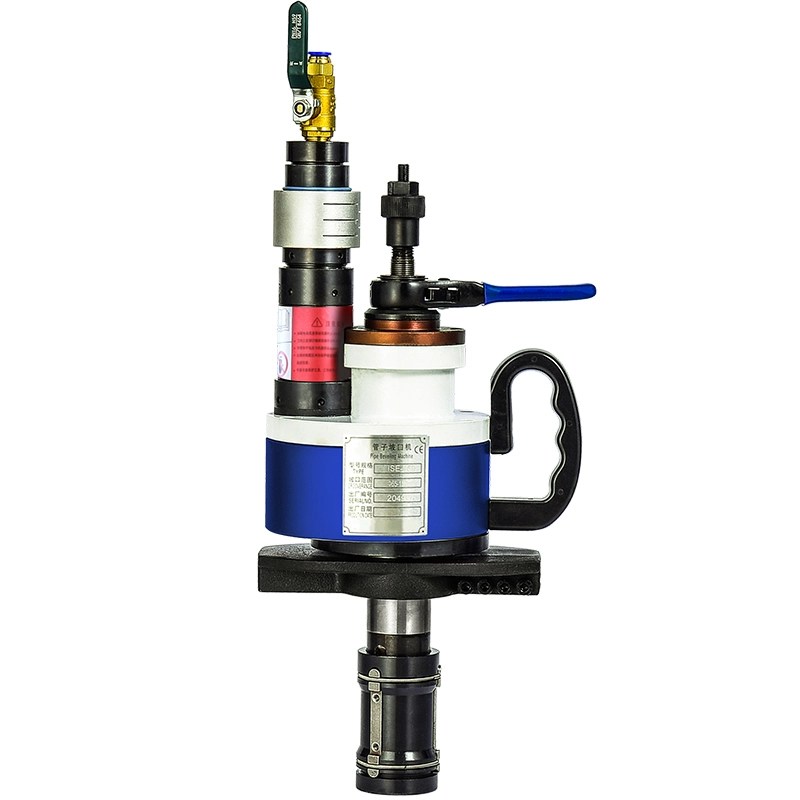

ISE 电动或 ISP 气动
ISE 用 220 V 适合室内制造；ISP 用 6 bar 适合炼厂、海上及其他需控制点燃源的危险区作业。
