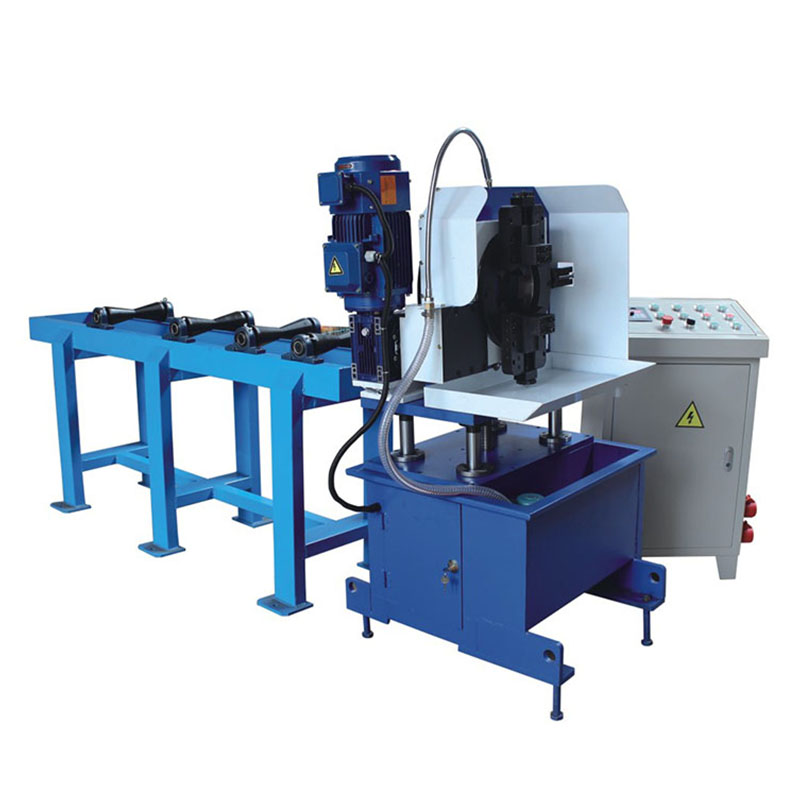

车间型管道切割坡口机
📌 全系列通用规格
电源电压： AC 380V, 50Hz
冷却方式： 循环水冷却系统
适用材质： 碳钢、不锈钢、合金钢
坡口形式： V / I / U / 双V (标配单V)
进退刀方式： 自动进给，手动退刀
| 技术参数 / 型号 | TCM-325 | TCM-426 | TCM-630 |
|---|---|---|---|
| 适用管径范围 | Φ50 – 325 mm | Φ108 – 426 mm | Φ325 – 630 mm |
| 适用壁厚 | 3 – 38 mm | 5 – 25 mm | 3 – 25 mm |
| 电机功率 | 4.0 kW | 5.5 kW | 7.5 kW |
| 刀盘转速 (可调) | 0 – 35 r/min | 0 – 35 r/min | 0 – 17 r/min |
| 夹紧方式 | 四爪电动自定心 | 四爪电动自定心 | 六爪电动自定心 |
| 升降调节方式 | 手动调节 | 电动升降 | 电动升降 |
| 中心高度范围 | 880 – 1100 mm | 940 – 1100 mm | 1150 – 1300 mm |
| 设备净重 | 700 kg | 1200 kg | 2000 kg |
产品概述
TCM 系列车间型管道切割坡口机 是一款专为工厂预制及制造车间量身打造的高效能管端处理工作站。
该设备集冷切割与坡口加工功能于一体，配合独有的循环水冷却系统与自动进给机构，能够确保长时间连续作业下的加工精度与刀具寿命。
其龙门式结构与高精度的升降调节系统，使其能灵活适应各种管径的加工需求，不仅适用于车间流水线作业，也能满足高要求的现场施工标准。
核心优势与技术特点
- 切割坡口一体化：
具备强大的多功能作业能力，一次装夹即可完成管道的平整垂直切割与精密坡口开槽，大幅缩短了工艺流程。 - 循环水冷系统 (Water Cooling)：
配备专业的循环水冷却装置，有效降低切削温度，延长刀具使用寿命，同时防止管道材质因过热而发生性能改变。 - 高精度冷加工：
采用机械冷切削方式，加工过程无火花、无粉尘、无高温。管端垂直度精确，坡口面光滑无毛刺，无需后续打磨即可直接焊接。 - 高效自动化：
搭载自动进给与自动夹紧系统，操作简便，显著提升了批量加工的生产效率，降低了对人工经验的依赖。 - 广泛的材质适应性：
适用于加工 碳钢、不锈钢、合金钢、低温钢及耐热钢 等多种材质的厚壁或薄壁管道。
加工模式与能力
TCM 系列设计灵活，可根据实际需求选择以下三种作业模式：
| 模式一 | 仅管端坡口： 对已有平口的管道进行单独坡口加工。 |
| 模式二 | 仅直管切割： 将管道垂直切断，形成平整的平端（切断）。 |
| 模式三 | 同步切割 + 坡口： 在切断管道的同时完成坡口加工，定长更加精准高效。 |
