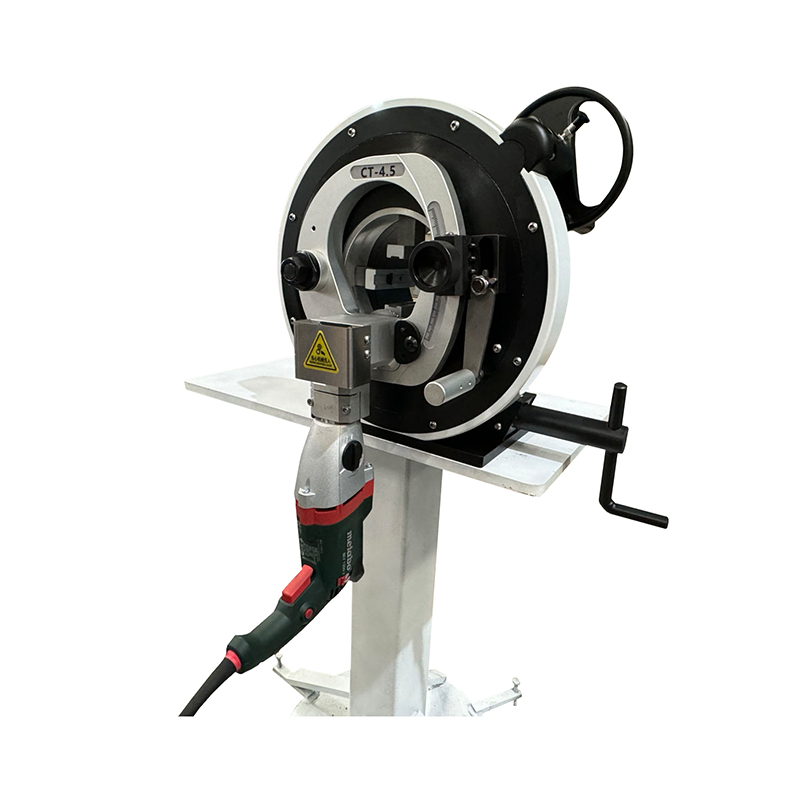

行星式切管机
📌 全系列通用规格
驱动装置： 单相交流电电机
电源电压： 220V
电机功率： 1300W (强力型)
夹具配置： 4组不锈钢同心轴夹具
| 参数 / 型号 | Flex 4.5 | Flex 6.5 | Flex 8.5 | Flex 13.5 |
|---|---|---|---|---|
| 切割范围 (mm) | 19 – 120 | 20 – 170 | 59 – 220 | 140 – 330 |
| 不锈钢壁厚 (mm) | 0.5 – 8.0 | 0.5 – 8.0 | ≤ 7.0 | ≤ 7.0 |
| 碳钢壁厚 (mm) | ≤ 8.0 | ≤ 8.0 | ≤ 7.0 | ≤ 7.0 |
| 设备净重 (kg) | 40 | 55 | 60 | 80 |
| 参数 / 型号 | Metabo 3.0 | Metabo 4.5 | Metabo 6.5 | Metabo 8.5 | Metabo 13.5 |
|---|---|---|---|---|---|
| 切割范围 (mm) | 5 – 78 | 19 – 120 | 20 – 170 | 59 – 220 | 140 – 330 |
| 不锈钢壁厚 (mm) | 0.5 – 4.0 | 0.5 – 4.0 | 0.5 – 4.0 | ≤ 4.0 | ≤ 7.0 |
| 设备净重 (kg) | 17 | 40 | 55 | 60 | 80 |
产品概述
行星式切管机 (轨道式切割机) 是一款专为高精度、高洁净度管道加工设计的便携式冷切割设备。
它采用独特的行星式轨道旋转原理，机头带动锯片围绕静止的管道旋转一周即可完成切断。
这种设计不仅保证了切口端面绝对垂直、无毛刺、不变形，而且切割过程无需冷却液，避免了管道二次污染，是不锈钢卫生级管道、半导体及生物制药行业焊接预制的首选方案。
核心优势与技术特点
- 高精度冷切割：
采用硬质合金锯片进行高速冷铣削，切口平整光滑，垂直度极高，切割后无需打磨即可直接进行自动焊接，显著提升了焊接质量。 - 多点自定心夹紧：
配备专利的多点式自定心夹紧系统，能够快速、牢固地锁定管道，同时有效防止薄壁不锈钢管在夹紧过程中发生变形。 - 单点切入技术：
锯片仅在最佳切入点刺入管壁，然后沿轨道旋转切割。这种方式负荷小、震动低，大幅延长了锯片的使用寿命，且切割效率极高。 - 无级/多档调速：
根据切割材质不同（如不锈钢、碳钢、合金钢），可灵活调节切割速度（低速切不锈钢，高速切碳钢），确保最佳切削效果。 - 快速更换锯片：
结构设计人性化，操作人员可在几秒钟内快速完成管径调节或锯片更换，锯片规格通用性强（兼容进口同类机型耗材）。
典型应用场景
该设备广泛应用于对管道切口质量要求极高的行业：
- 高洁净行业： 半导体、微电子、生物制药、食品饮料厂的卫生级管道安装。
- 能源化工： 石油化工、水处理及锅炉管道的维修与预制。
- 精密制造： 航空航天及核电设备的管路加工。
