DC / DY 双头 ISO 286 H7 / H8（长度公差） DIN 6784 倒角几何

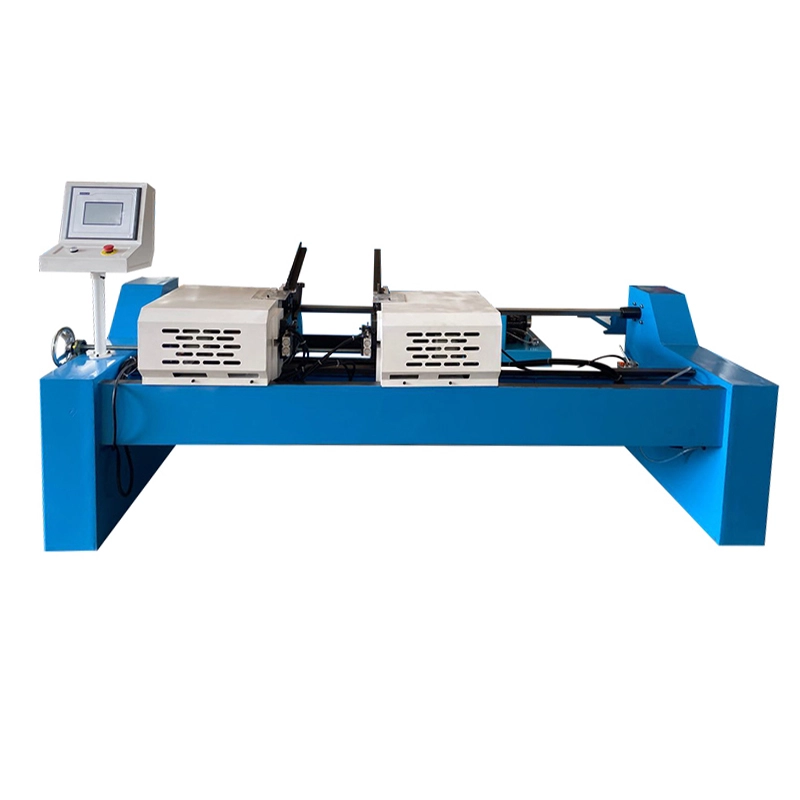

双头自动管材倒角机
双端同时加工的自动倒角工作站 —— 同步铣削头在同一 3–5 秒循环内 加工管子两端。相比单头将循环时间减半，并为下游机器人焊接提供 完美的长度一致性。标准管长 20–1600 mm，可加长至 6000 mm。
管道外径范围
Ø 3 – 180 mm
管长
20 – 1600 mm（可加长至 6000 mm）
节拍
3 – 5 秒 / 件（双端）
驱动方式
气动（DC）· 液压（DY）
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 9 款型号。
| DC-30-2 气动 · Ø 3 – 30 mm | DC-50-2 气动 · Ø 5 – 50 mm | DC-80-2 气动 · Ø 18 – 80 mm | DC-120-2 气动 · Ø 20 – 100 mm | DY-50-2 液压 · Ø 6 – 50 mm | DY-60-2 液压 · 短管专用 | DY-80-2 液压 · Ø 30 – 80 mm | DY-120-2 液压 · Ø 60 – 100 mm | DY-180-2 液压 · Ø 10 – 180 mm · 全长料托 | |
|---|---|---|---|---|---|---|---|---|---|
| 管道外径范围 | 3 – 30 mm | 5 – 50 mm | 18 – 80 mm | 20 – 100 mm | 6 – 50 mm | 15 – 60 mm | 30 – 80 mm | 60 – 100 mm | 10 – 180 mm |
| 壁厚 | 薄壁 | 薄壁 | 薄壁 | 薄壁 | 0.6 – 8 mm | 1 – 5 mm | 1 – 5 mm | 3 – 9 mm | 0.6 – 18 mm |
| 标准管长 | 20 – 100 mm | 200 – 1600 mm | 150 – 1000 mm | 150 – 800 mm | 80 – 550 mm | 20 – 100 mm | 120 – 600 mm | 120 – 600 mm | 110 – 500 mm |
| 电机功率 | 0.75 kW | 1.5 kW | 2.2 kW × 2 | 2.2 kW × 2 | 2.2 kW | 2.2 kW | 2.2 kW | 3.0 kW | 5.5 kW |
| 节拍 | 3 – 5 秒 / 件 | 3 – 5 秒 / 件 | 3 – 5 秒 / 件 | 3 – 5 秒 / 件 | 5 – 8 秒 / 件 | 5 – 8 秒 / 件 | 5 – 8 秒 / 件 | 5 – 8 秒 / 件 | 5 – 8 秒 / 件 |
| 料件支承 | 标准 | 标准 | 标准 | 标准 | 标准 | 短管夹具 | 标准 | 重载 | 全长料托 |
| 索取该型号报价 |
02 工作原理
双端同时加工为何把生产时间减半
两个同步铣削头分置工件两端，在同一循环指令下同时进给。两个管端 在同一 3–5 秒内倒角与端面加工完成 —— 而单头机器需 6–10 秒及两次 操作工踏板。长度一致性自动达成：由于两端都以机器刚性床身（而非 卡盘与未测量的管长）为基准，每件都一致到 ±0.1 mm 以内。这份长度 一致性正是下游机器人焊接单元得以运转的前提 —— 输入件长度偏差 超过 ±0.3 mm 时焊接单元就会出故障。DY-180-2 增设全长料托，防止 又长又重的管子（如脚手架管）在循环中下垂 —— 重壁料成品长度超过 约 1 米时需如此。
03 核心特点
专为施工现场而生。
// 01

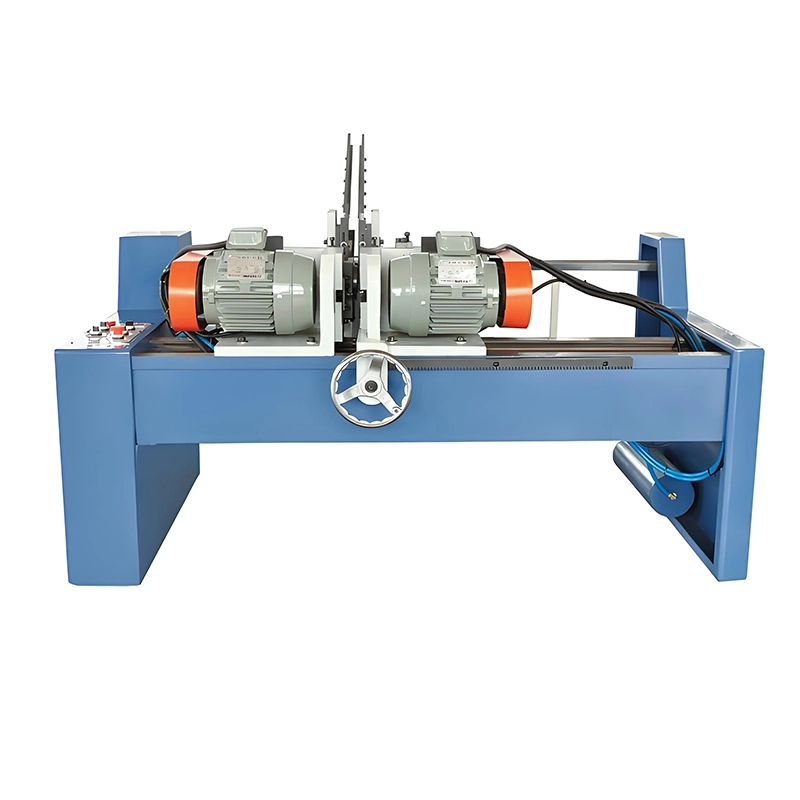

同步双头 —— 双端一个循环完成
两个铣削头由单一指令同步循环。每件（含两端）节拍降至 3–5 秒 —— 为单头工作流的一半。
// 02
±0.1 mm 长度公差
长度以刚性床身而非夹持位置为基准。每件下机都一致 —— 这是下游机器人焊接单元输入的前提。
// 03

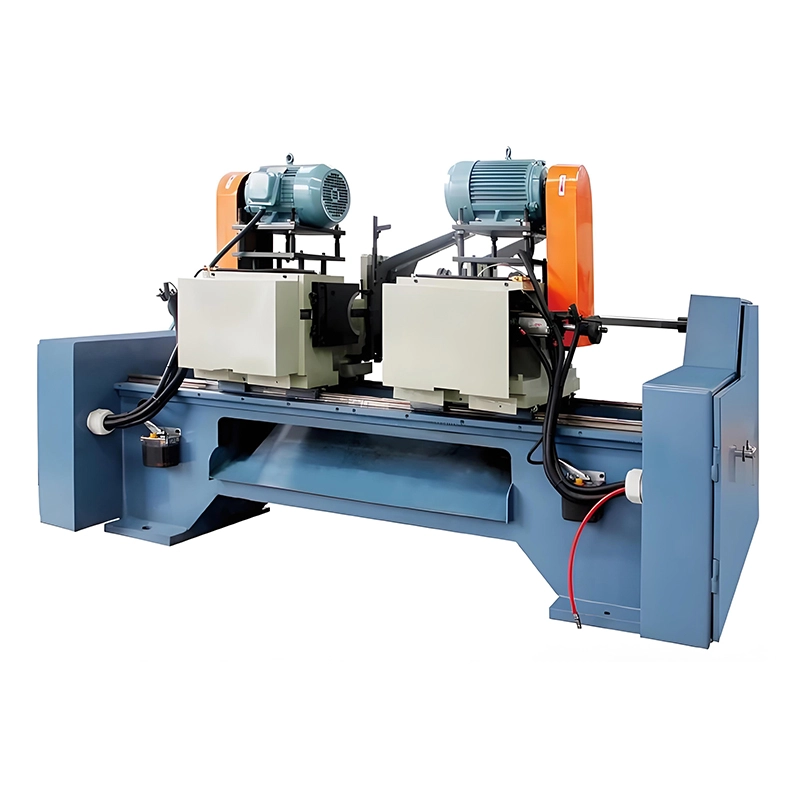

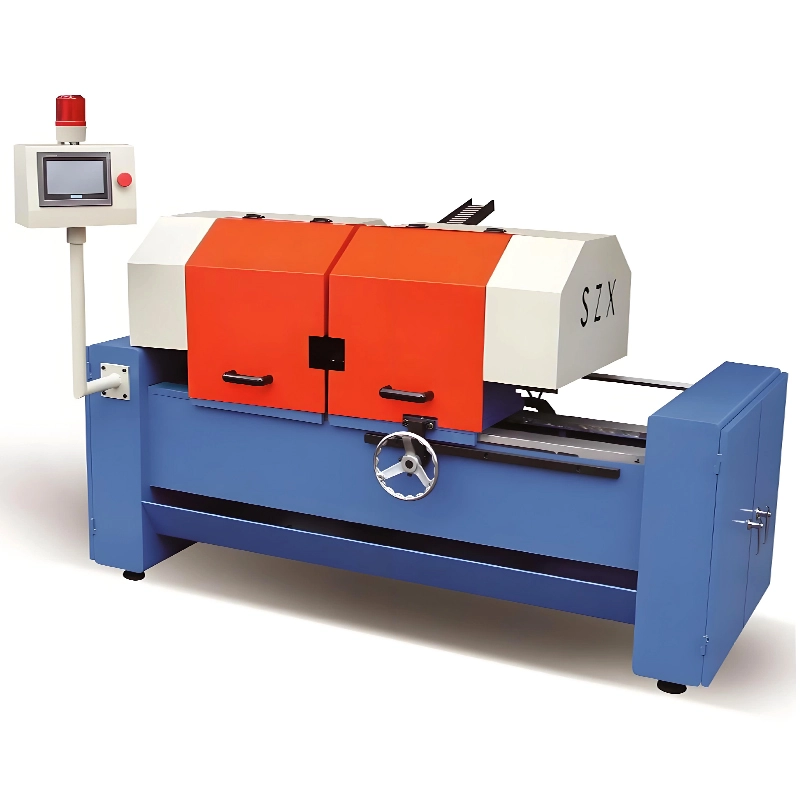

自动进给 + 夹紧 + 出料
可选自动上料料斗喂料；夹紧自动；成品弹出至出料输送线。大批量作业人机比可达 3:1。
// 04
标准 20 – 1600 mm，加长达 6000 mm
标准床身处理中短件。加长床身配置（DC-50-2、DC-80-2、DY-180-2）可接受最长 6 米的结构管 —— 脚手架、围栏立柱、扶手生产。
// 05
气动（DC）或液压（DY）

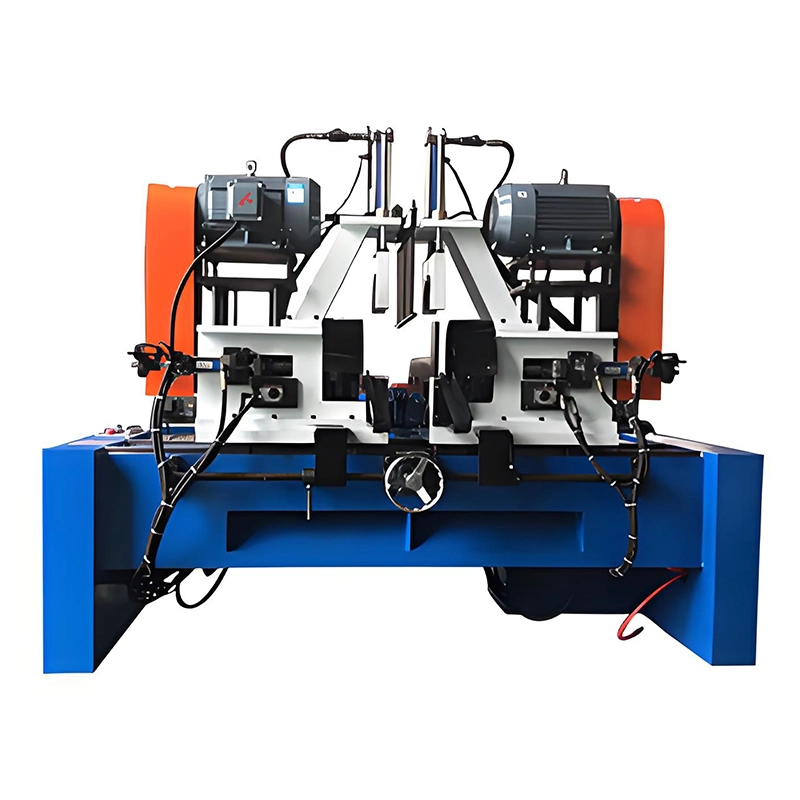

DC 气动适合薄壁家具与汽车管的高节拍。DY 液压适合厚壁液压管、脚手架管与汽车桥壳料。
// 06

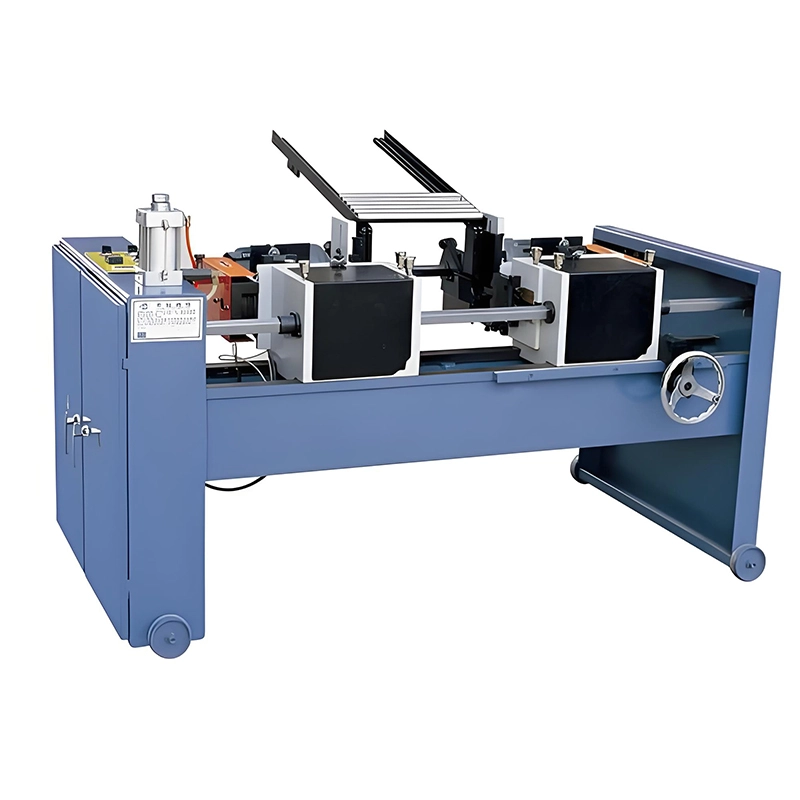

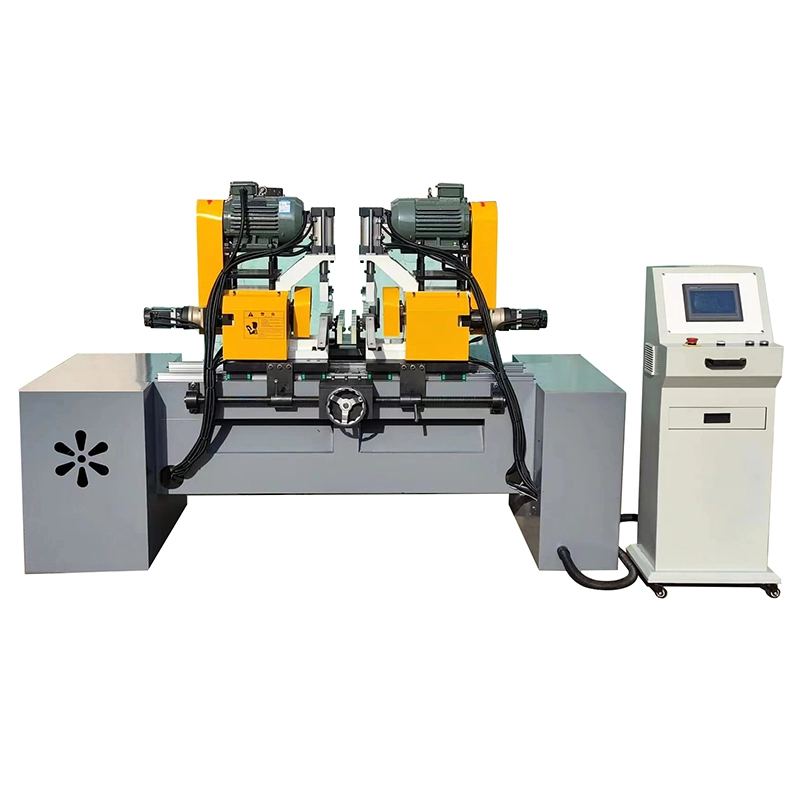

DY-180-2 全长料托
重载机型增设全长工件料托，防止又长又重的管子（如脚手架管、2 米以上 Sch 80 碳钢）在夹紧与加工中下垂。
06 常见问题
关于 DC / DY 双头 的常见问题。
没找到答案？
什么情况下双头值得相对单头的溢价？
单班产量超过约 500 件时，双头通过节拍节省在 12–18 个月内回本。 低于此产量，单头较低的采购成本占优。其他决定因素：下游机器人 焊接（长度一致性没有商量余地）或两端匹配要求（如缸管两端须 加工一致）。
同一台机器能处理短管与 6 米管吗？
在同一机型家族内可以 —— 提供床身加长，但每台机器有既定的工作 长度范围。短管专用机如 DY-60-2（20–100 mm）与长管 DC-50-2 （200–1600 mm）并非同一台机器。询价时请说明最短与最长件， 我们按需为您匹配一到两台机器。
我需要自动上料吗？
可选。手动上料时，操作工逐件放入床身并启动循环 —— 每班通常 可达 3000–5000 个循环。配自动料斗喂料，小中件每班可升至 5000–8000 个循环。盈亏平衡点约为每班持续 2000 件。
机器能加工 45° 以外的倒角吗？
可以 —— 刀头接受定制几何。标准刀具为 45° C 平面与 R 圆角； 定制角度（15°、30°、37.5°）与 J 型坡口可通过可换刀具组实现。 请于询价时说明倒角要求。
