M200 · 轨道 TIG ASME BPE（轨道焊参数控制） AWS D18（卫生级管 GTAW） SEMI F78（半导体管焊接）
M200 轨道 TIG 焊接电源（风冷与水冷）
200 A 封闭式轨道 TIG（钨极氩弧焊）焊接电源 —— 可驱动全部五个 Astra Arc 焊机头系列（ND、MC、H、8H 台式与微型），覆盖外径 6.35–152 mm。 与美国品牌 M200 系列焊机机械与电气兼容，现有夹头、工装与已评定的 焊接工艺可直接迁移。风冷适合便携 / 间断作业；水冷适合 100% 负载 连续生产。
外径范围
Ø 6.35 – 152 mm（1/4″ – 6″）
焊接电流
5 – 200 A
工艺
轨道 TIG（GTAW）
兼容性
美国 M200 系列焊机头
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 2 款型号。

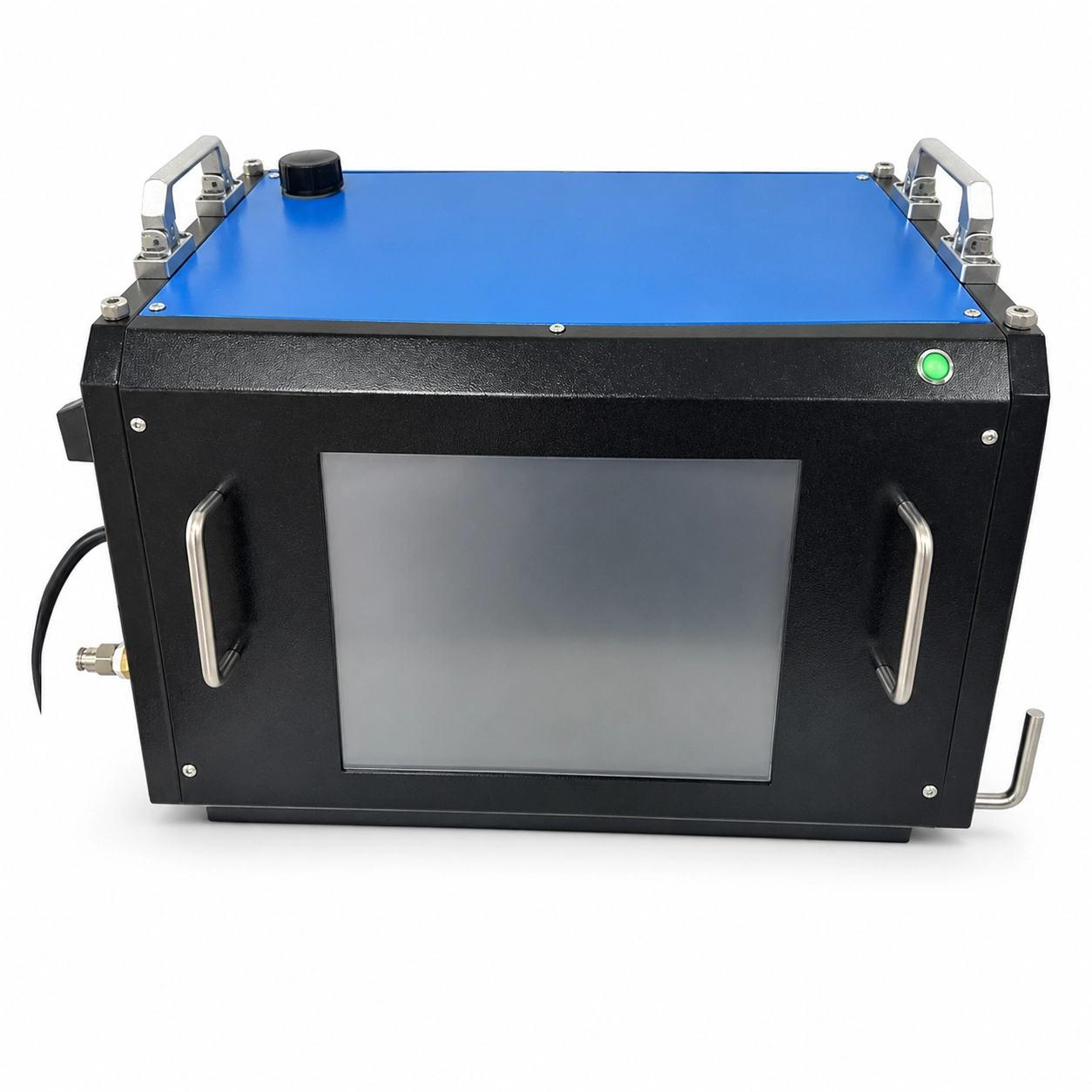

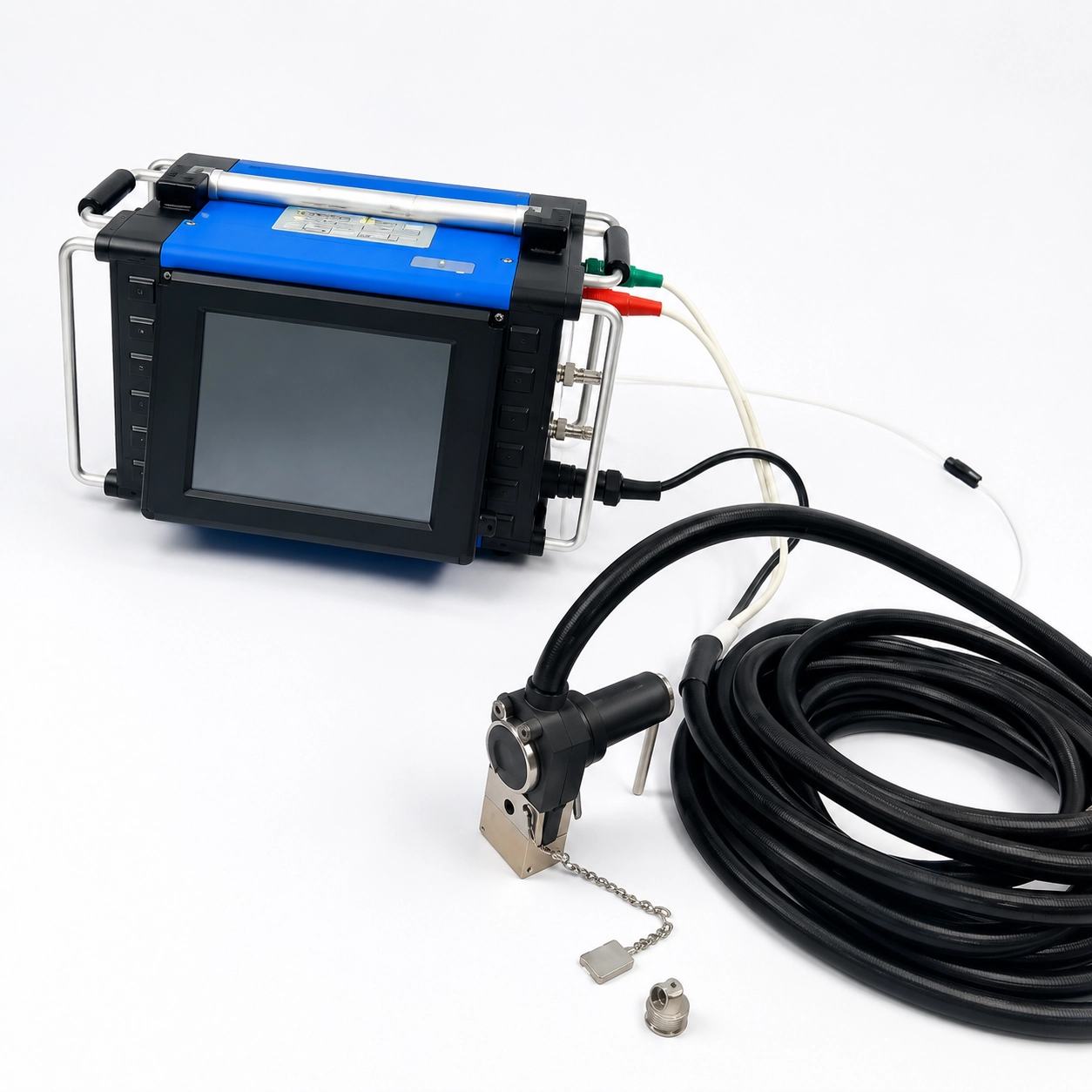

| M200 风冷 风扇强制冷却 · 间断 / 现场便携 | M200 水冷 闭环冷却 · 100% 负载连续作业 | |
|---|---|---|
| 冷却系统 | 风扇强制风冷 | 闭环水冷（集成冷水机） |
| 负载持续率 | 间断 —— 按所连焊机头配置 | 200 A 下 100% 连续 |
| 最适场景 | 小外径、间断、可现场部署 | 连续生产、大外径、洁净室 |
| 焊接电流 | 5 – 200 A | 5 – 200 A |
| 外径范围 | Ø 6.35 – 152 mm | Ø 6.35 – 152 mm |
| 电源输入 | 单相交流 220 V | 单相交流 220 V |
| HMI | 中英双语触摸屏 | 中英双语触摸屏 |
| 程序存储 | 完整程序库 · USB 导入 / 导出 | 完整程序库 · USB 导入 / 导出 |
| 保护气体 | 氩气 / 氩气混合 · 集成电磁阀 | 氩气 / 氩气混合 · 集成电磁阀 |
| 洁净室适用性 | 风扇噪音 + 吸尘 → 不优选 | 更安静 · 无风扇吸尘 → 适用洁净室 |

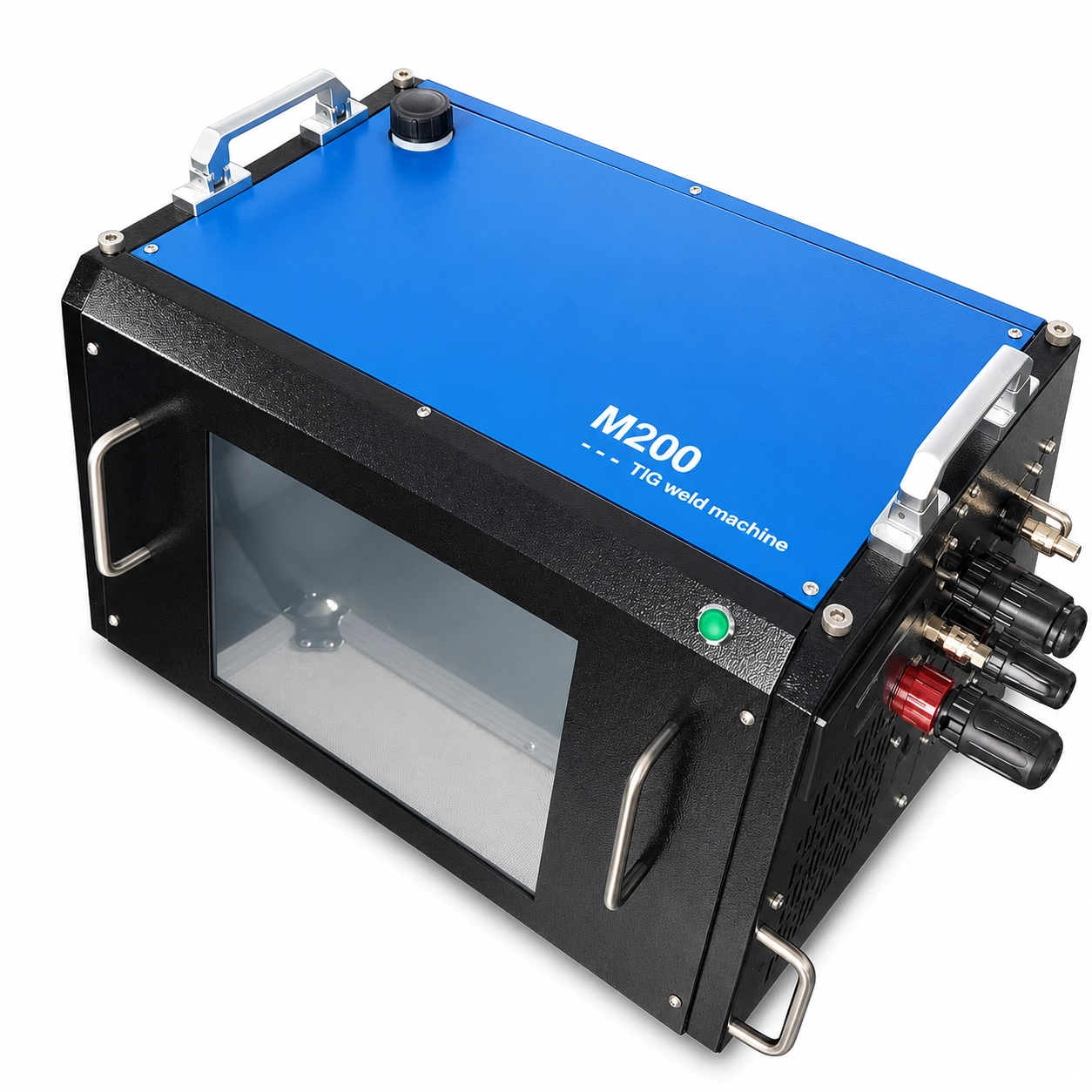

| 需外接冷水机 | 不需要 | 不需要（含冷水机模块） |
| 兼容性 | 美国 M200 系列焊机 | 美国 M200 系列焊机 |
| 索取该型号报价 |
02 工作原理
M200 平台如何驱动轨道 TIG 焊接
轨道 TIG 焊接将旋转钨极夹持在管接头周围的封闭腔内，再执行一段 程控时序 —— 焊前吹气、起弧、电流爬升、旋转与脉冲调制、电流衰减、 焊后吹气 —— 全程闭环参数控制。M200 电源是这一时序中心的控制器 与电流源。其双语触摸屏 HMI 按管径与材质存储完整焊接程序（电流、 电压、旋转速度、脉冲、气体），可按编号调用以实现批量可重复性。 风冷机型的散热按间断与现场便携作业配置 —— 无冷水机、占地更小。 水冷机型增设闭环冷却回路从源头吸热，使其能无限时持续 200 A 作业。 两种机型均与主流美国品牌 M200 焊机头机械、电气兼容 —— 夹头、 气管与已评定焊接工艺可直接迁移，因此已投资 M200 工装的加工车间 可采用 Astra Arc 控制器而无需重新评定工艺。
03 核心特点
专为施工现场而生。
// 01

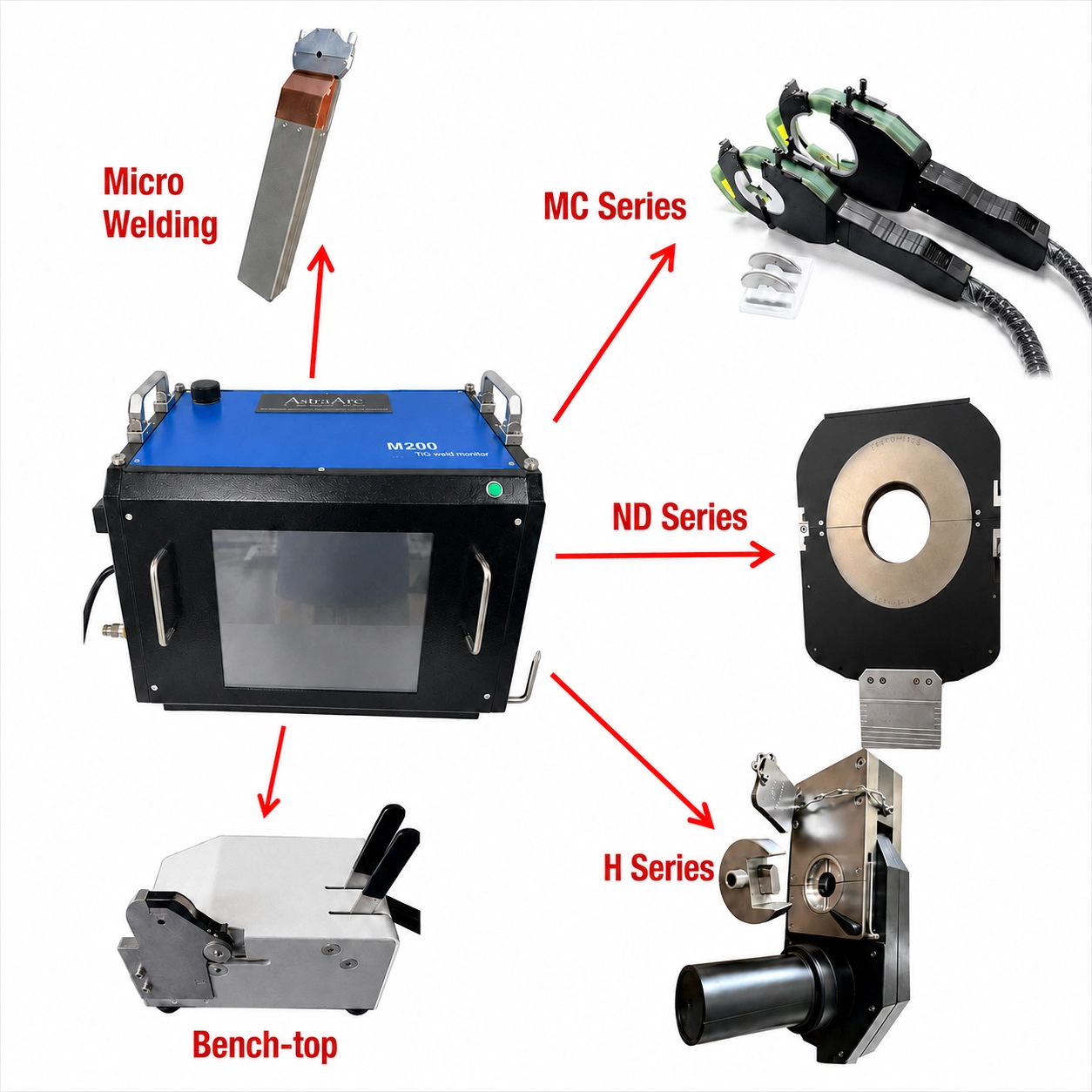

一台控制器驱动 5 个焊机头系列

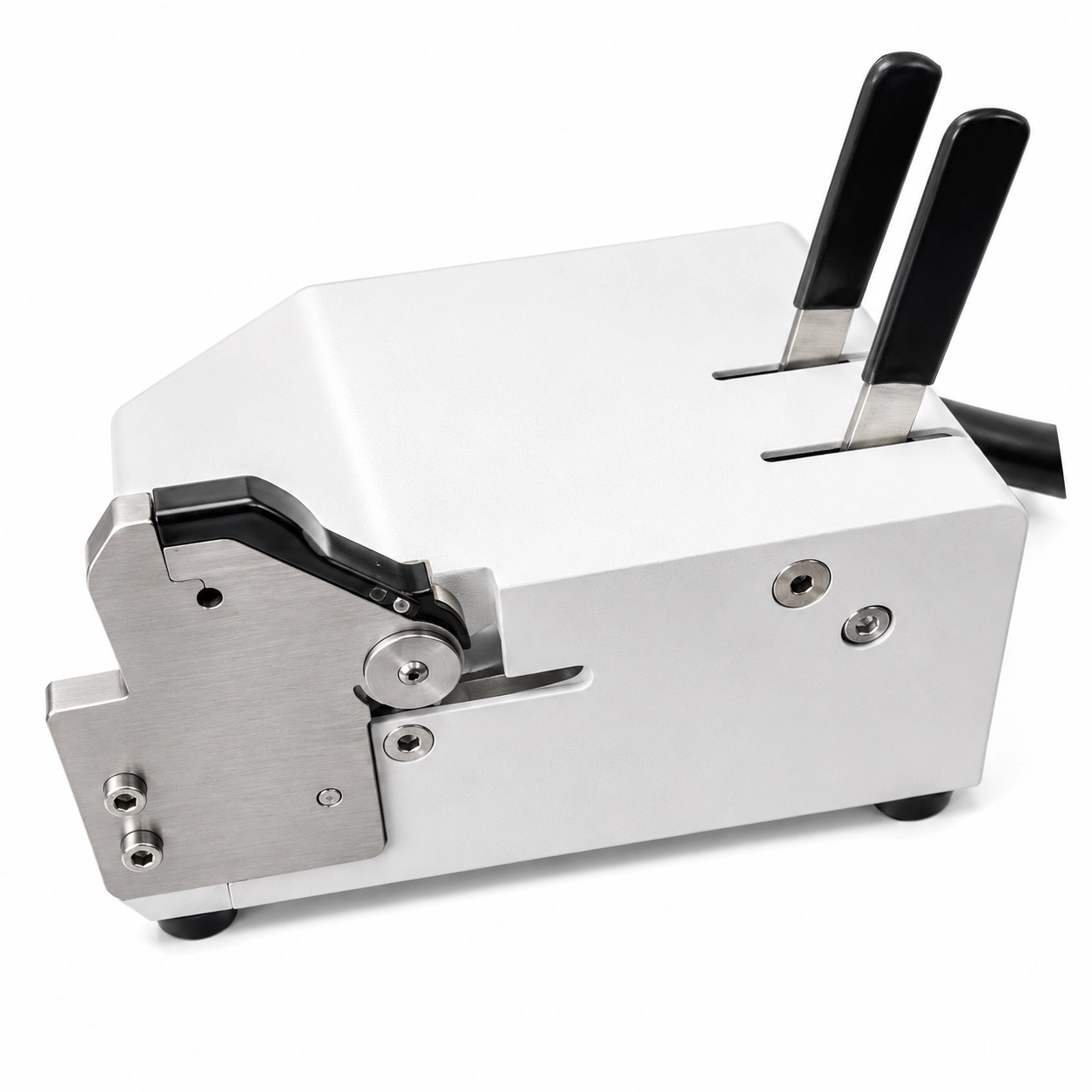

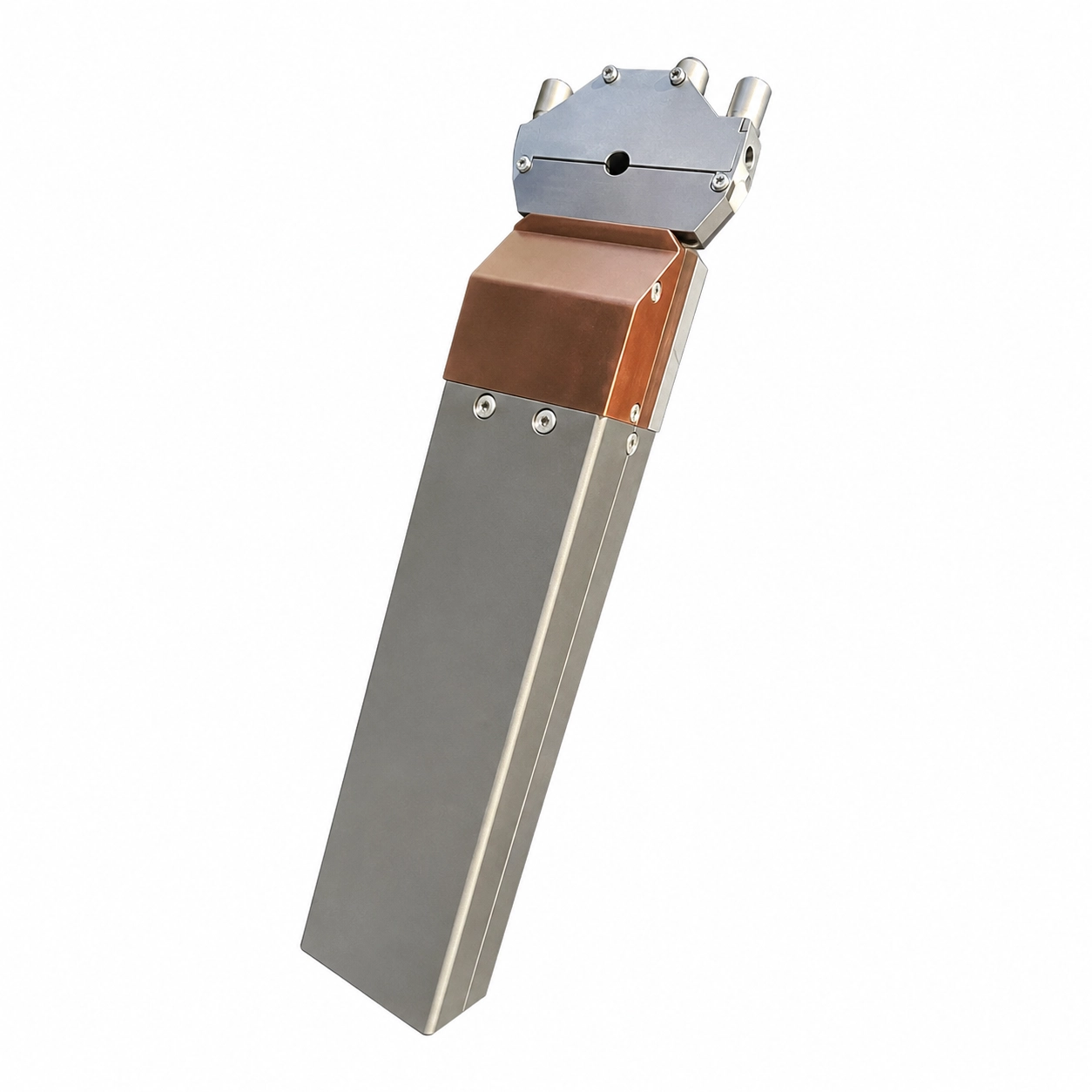

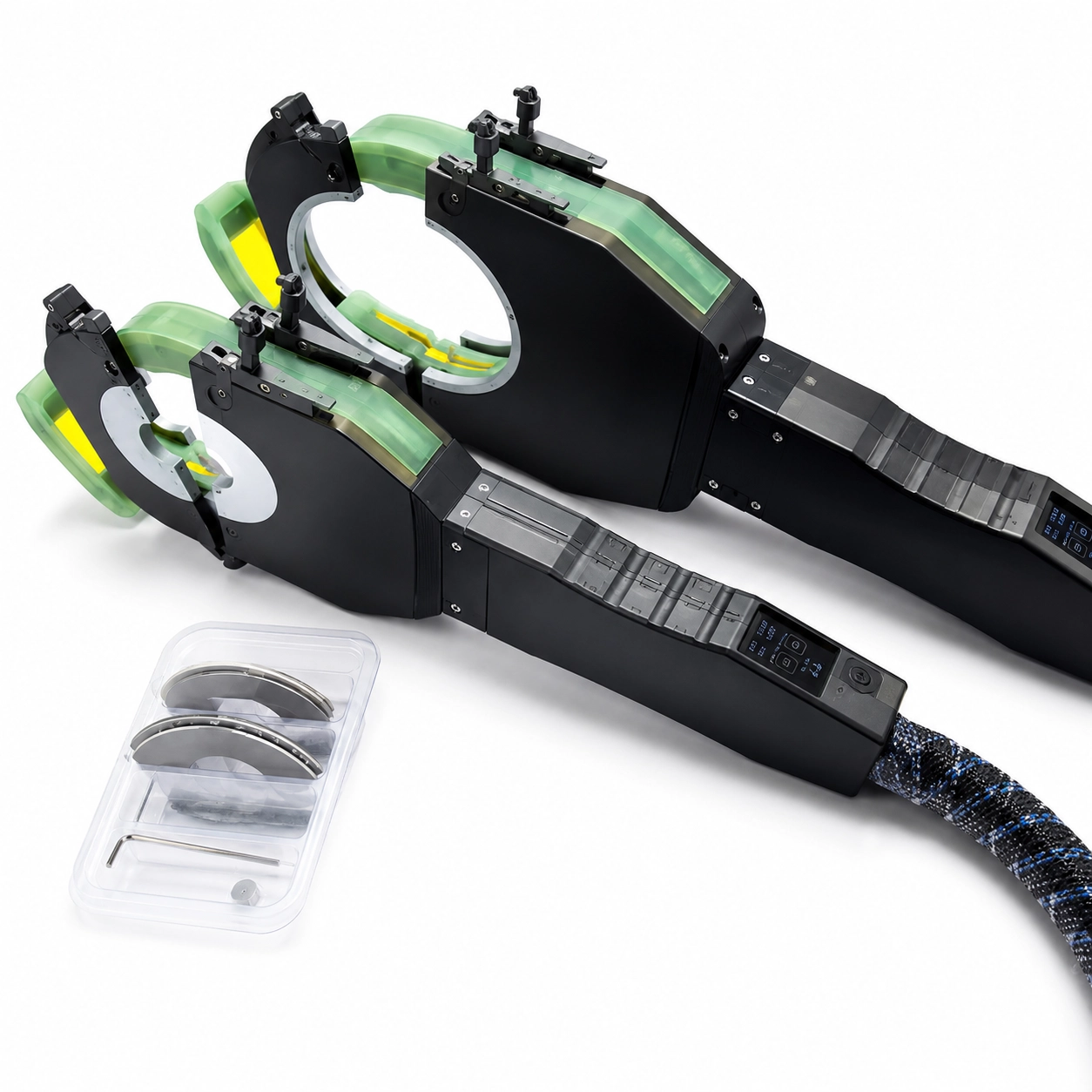

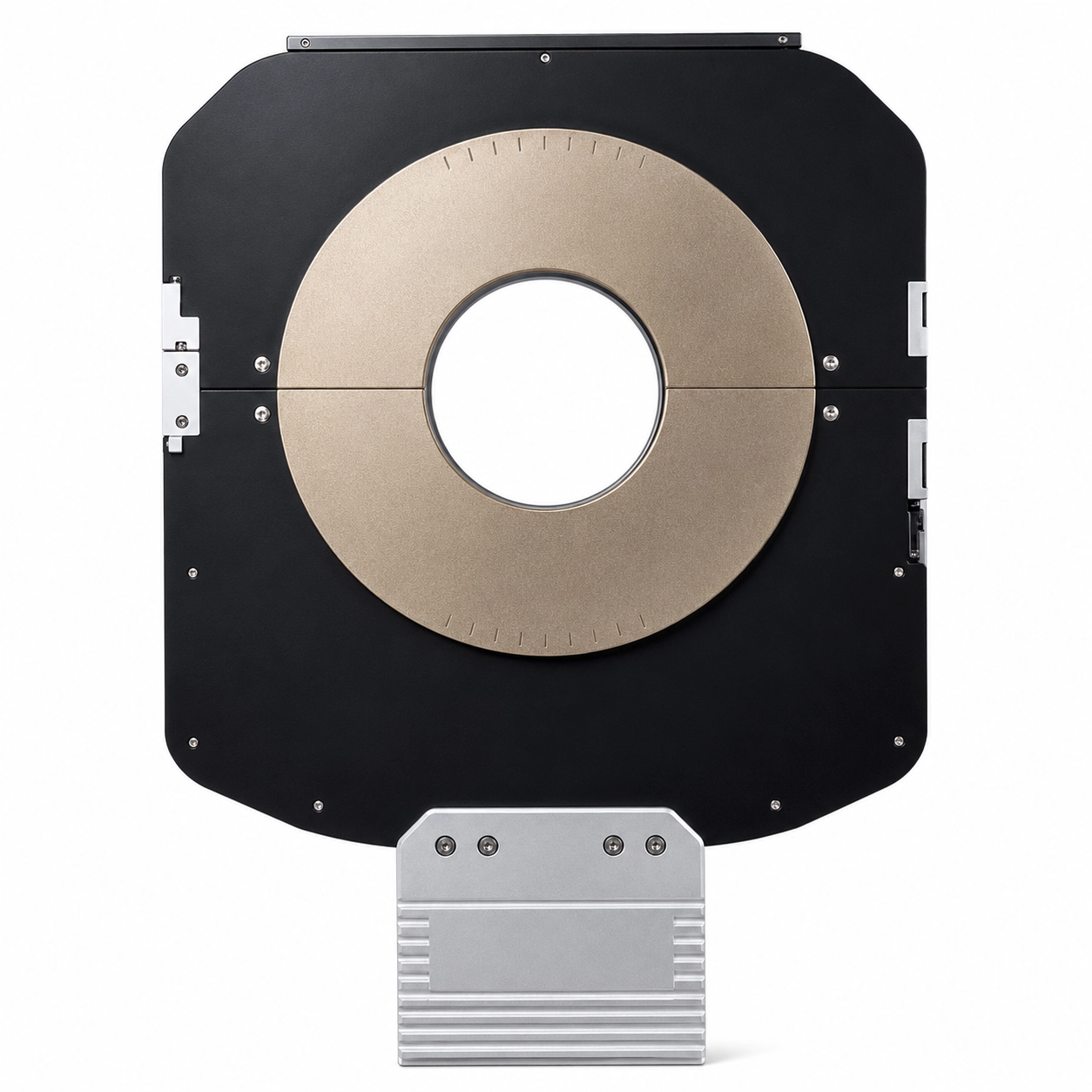

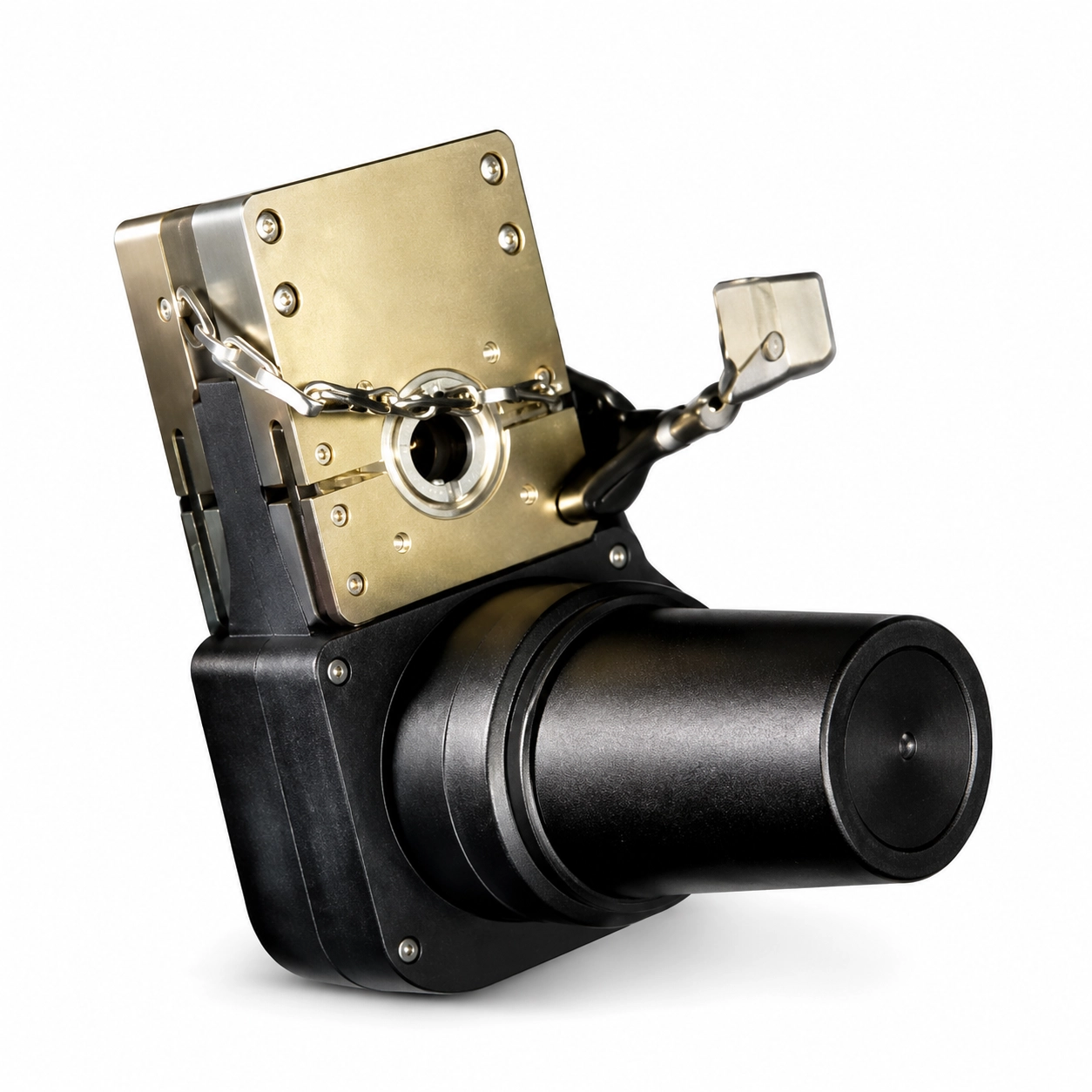

ND（4 个封闭头，卫生 / 工艺）、MC（4 个封闭头，外径最广）、H（3 个紧凑头 —— 5H / 10H 兼容 Swagelok）、8H 台式（½″ 微型）、8H 手持（½″ 便携）。一台电源覆盖外径 6.35–152 mm 的封闭、紧凑与微型形态。
// 02
美国 M200 跨品牌兼容
机械与电气接口与主流美国品牌 M200 系列焊机一致。现有焊机头、夹头、气管与已评定焊接程序可直接迁移 —— 无需重新评定。
// 03

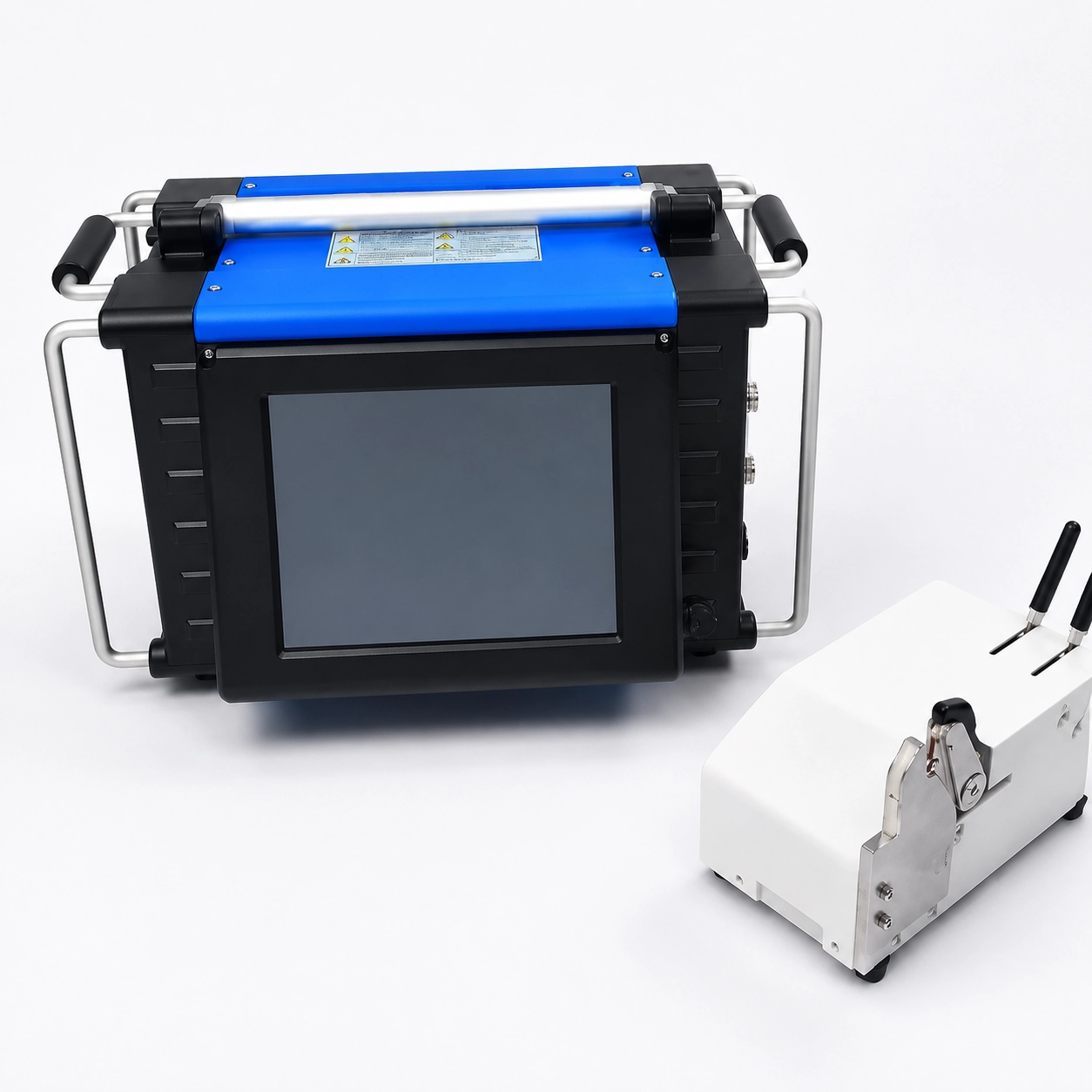

中英双语触摸屏 HMI
完整程序库，支持 USB 导入 / 导出。工艺按管径与材质存储、可按编号调用。是 ASME BPE 与半导体焊接审核批量可追溯性的必需。
// 04
闭环电弧参数稳定
内部电子器件更凉（尤其水冷机型）意味着长焊缝中电流漂移更小 —— 电弧电压与脉冲曲线可重复，这是 ASME BPE 与 SEMI F78 焊接一致性的前提。
// 05
全外径范围 200 A
两种机型峰值均达 200 A。水冷可 200 A 连续（100% 负载）；风冷为间断。按焊机头尺寸与负载匹配 —— MC158（Ø 152 mm）与 125ND（Ø 114 mm）满电流时需水冷。
// 06
单相 220 V —— 即插即用安装
标准单相 220 V 供电。无需三相接入。可装入洁净室设备橇、改造翻新与现场便携安装，无需现场电气施工。
04 应用行业
本系列的典型应用场景。
制药注射用水 · CIP · 生物工艺
符合 ASME BPE 的轨道焊接，用于注射用水循环、CIP / SIP 管道与生物工艺输送管线。洁净室集成与连续负载注射用水制造需水冷机型。
查看制药注射用水 · CIP · 生物工艺行业方案
半导体超纯水 · 气体分配
半导体洁净室超纯水与工艺气体管网的 SEMI F78 级焊接。H 系列（5H / 10H 兼容 Swagelok）是洁净室微管作业的默认焊机头系列。
查看半导体超纯水 · 气体分配行业方案
食品、乳品与啤酒卫生管线
乳品 CIP、啤酒麦汁与食品工艺管网的 3-A 与 EHEDG 规范轨道焊接 —— 焊道一致性决定清洁可达性。
查看食品、乳品与啤酒卫生管线行业方案
06 常见问题
关于 M200 · 轨道 TIG 的常见问题。
没找到答案？
风冷还是水冷 —— 该订哪个？
风冷适合小外径（一般 2″ 以内）、间断焊接，以及不便铺设冷水机 管路的现场便携 / 车间作业。水冷适合连续负载生产（同一焊机头 连续 4 小时以上）、MC158 / 125ND 满电流大外径焊接、参数一致性 为唯一验收标准的 ASME BPE / SEMI F78 作业，以及风扇噪音与吸尘 会通不过审核的洁净室集成。如在二者之间犹豫，水冷在各维度都 留有余量。
我的管径该选哪个焊机头？
外径 6.35–12.7 mm（¼–½″）—— H 系列 5H 或 10H（兼容 Swagelok）， 或 8H 台式 / 手持。外径 6.35–25.4 mm —— H 系列 10H 或 20H。 外径至 40 mm —— 40ND、MC40。外径至 65 mm —— 65ND、MC80。 外径至 100 mm —— 115ND、MC118。外径至 114 mm —— 125ND。 外径至 152 mm（最大）—— MC158。M200 电源可驱动以上全部； 按外径与应用类别（卫生封闭 vs 微型精密 vs 便携）选焊机头。
控制器真的兼容现有美国 M200 焊机头吗？
是的 —— 机械与电气接口相同。主流美国品牌 M200 系列焊机头、 夹头、气管与程序文件可直接迁移。已投资 M200 工装的加工车间 可直接接入 Astra Arc 控制器，无需重新验证焊接工艺。如您的 质量流程需要，我们将按安装提供兼容性确认说明。
能与下游焊接记录 / 质量软件集成吗？
焊接参数（电流、电压、旋转、气体、时间）可通过 USB 导出为 结构化日志。与主流焊接记录平台（Magnatech CWS、Polysoude X-Records）直接集成的工具在规划中；在此之前，USB 导出是标准 的质量数据桥接方式。
标准发货包含什么？
M200 电源（200 A）、中英双语操作手册、两年有限质保、校准报告 与出厂测试记录。水冷机型另随机配闭环冷却回路（冷水机模块）。 焊机头、夹头与工装按管径单独订购 —— 询价时请说明管径范围， 以便提供完整的焊机头推荐。
