WFP / WFH / WFS 系列 ASME B16.5 ASME B16.20 EN 1092-1

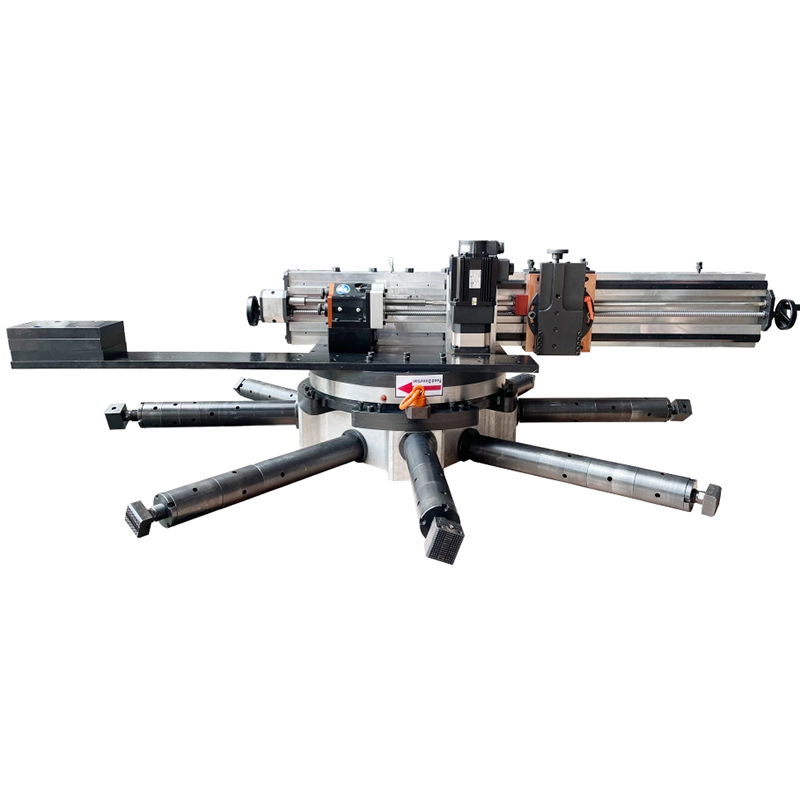

便携式法兰加工机（内孔装夹 · 现场作业）
内孔装夹便携式法兰加工机，可在不拆下法兰的前提下现场修复损坏的 密封面。按 ASME B16.5 加工 RF 凸面螺旋齿、FF 平面光洁度与 RTJ 沟槽。 气动、液压或 CNC 伺服驱动，5 种规格机架覆盖 Ø 50–3000 mm。
加工范围（外径）
Ø 50 – 3000 mm
装夹范围（内径）
Ø 50 – 2800 mm
密封面类型
RF · FF · RTJ
驱动方式
气动 · 液压 · CNC 伺服
通常一个工作日内回复（GMT+8）
01 型号对比
按规格选型 —— 本系列共 5 款型号。
| WFP-610 气动 · 50 – 610 mm 外径 | WFP-1000 气动 · 160 – 1000 mm 外径 | WFH-1650 液压 · 500 – 1650 mm 外径 | WFS-2000 CNC 伺服 · 690 – 2200 mm 外径 | WFS-3000 CNC 伺服 · 1150 – 3000 mm 外径 | |
|---|---|---|---|---|---|
| 加工范围（法兰外径） | 50 – 610 mm | 160 – 1000 mm | 500 – 1650 mm | 690 – 2200 mm | 1150 – 3000 mm |
| 装夹范围（内孔内径） | 50 – 508 mm | 158 – 820 mm | 500 – 1500 mm | 690 – 2000 mm | 1120 – 2800 mm |
| 驱动类型 | 气动 | 气动 | 液压 | CNC 伺服 | CNC 伺服 |
| 转速 | 0 – 42 r/min | 0 – 33 r/min | 0 – 22 r/min | 0 – 20 r/min | 3 – 12 r/min |
| 密封面型式 | RF · FF · RTJ | RF · FF · RTJ | RF · FF · RTJ | RF · FF · RTJ | RF · FF · RTJ |
| 刀架 | 360° 回转 | 360° 回转 | 360° 回转 | 360° 回转 · CNC | 360° 回转 · CNC |
| 索取该型号报价 |
02 工作原理
内孔装夹便携式法兰加工机工作原理

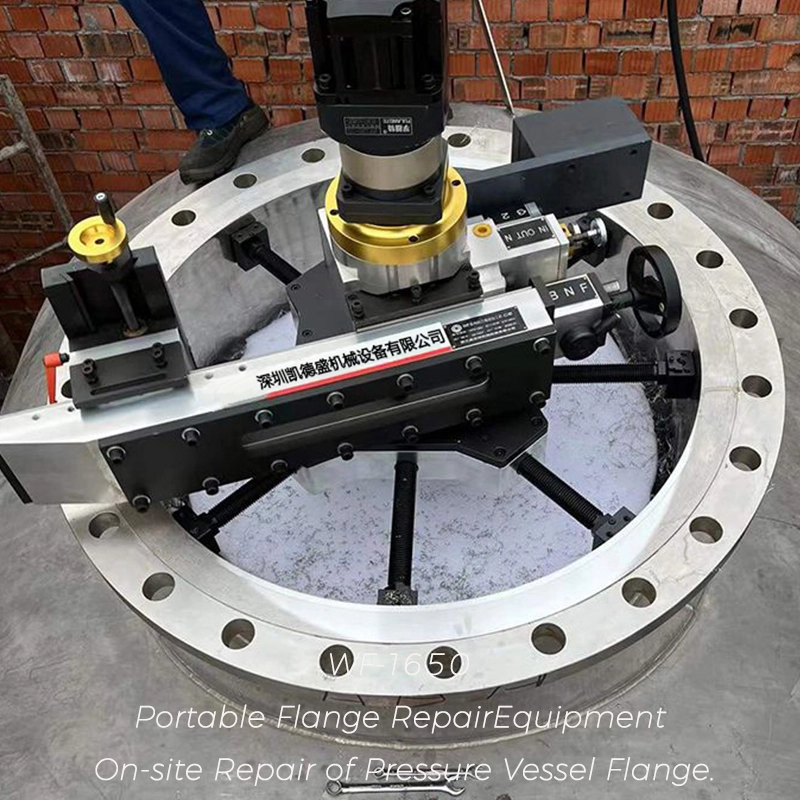

涨紧芯轴伸入法兰后方的管内孔并抓紧内壁 —— 将机器轴线对准内孔 中心线。回转刀臂带动径向滑板与刀架横扫法兰密封面。由于装夹以 管内孔（而非法兰外径或螺栓孔分布圆）为基准，修复后的密封面自动 与管道轴线垂直 —— 这正是垫片在螺栓预紧载荷下所贴合的方向。 360° 回转刀架让操作工无需拆下法兰即可按 ASME B16.5 / B16.20 加工 RF 凸面螺旋齿、FF 平面光洁度或 RTJ 沟槽几何。径向滑板的 预加载制动消除了刀具越过螺栓孔时的颤振 —— 这是刚性不足的法兰 加工机的典型失效模式。
03 核心特点
专为施工现场而生。
// 01
内孔装夹 —— 密封面与管道轴线垂直
抓紧管内孔，而非法兰外径或螺栓分布圆。修复后的密封面在螺栓预紧载荷下与密封轴线同轴且垂直。是规范合规法兰修复的标准基准。
// 02
一个刀架加工 RF · FF · RTJ

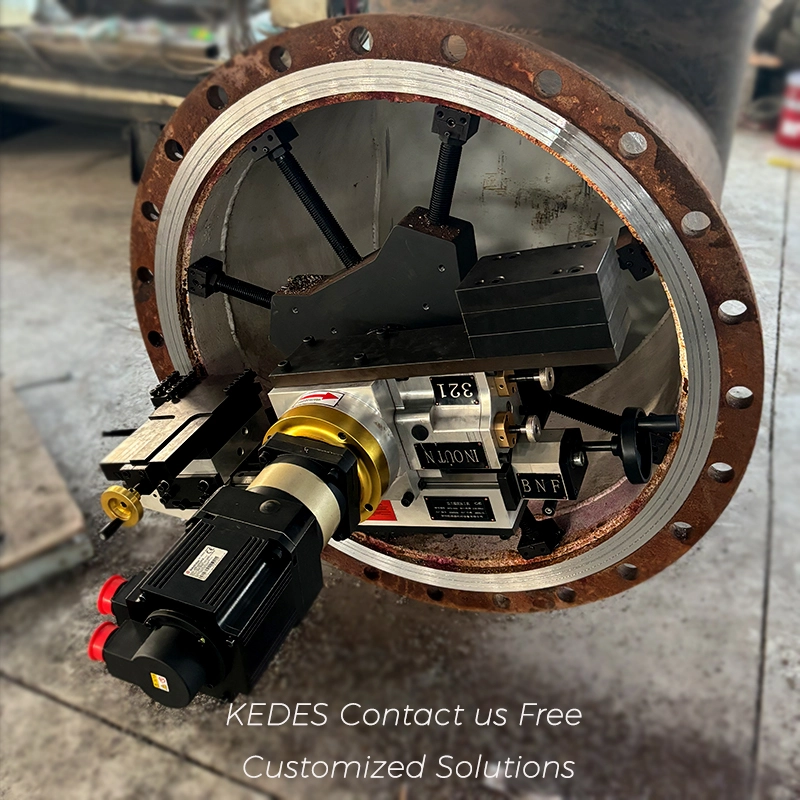

360° 回转刀架可在凸面（RF）上加工螺旋齿、平面（FF）上加工光洁面、并按 ASME B16.20 加工环连接（RTJ）沟槽。切换型式无需换刀。
// 03
预加载制动 —— 断续切削无颤振
在带螺栓孔的法兰面上至关重要 —— 刀具每转要越过六到十二个空缺。径向进给滑板的预加载可防止刀具在孔边颤振或"啃刀"。
// 04
按现场与负载选驱动

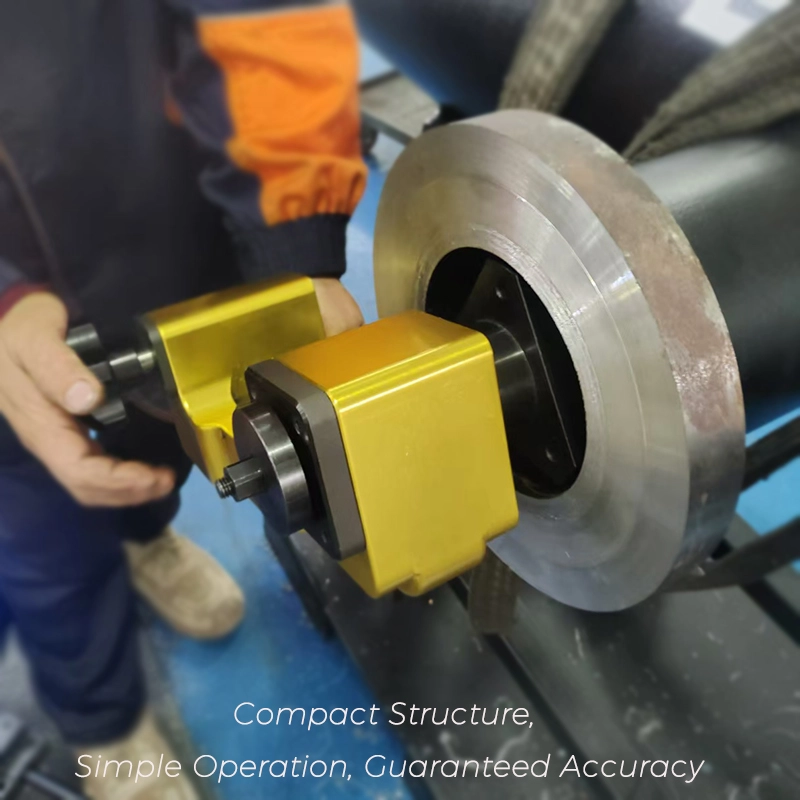

WFP 气动用于炼厂与海上危险区；WFH 液压用于重壁重载法兰作业（≥ 1.5 米）；WFS CNC 伺服用于大型容器与汽机接头的可重复量产修面。
// 05
5 种规格覆盖 50 – 3000 mm

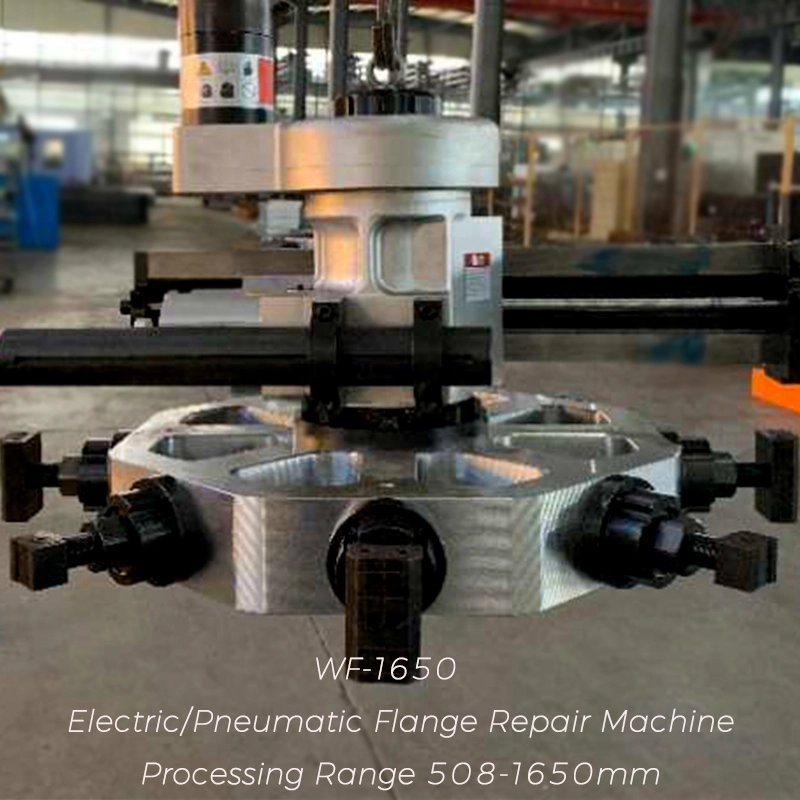

从小口径阀门法兰（2″）到容器人孔与汽机壳体法兰（10 英尺）。同一结构，全系列模块化芯轴与刀臂通用。
// 06
恢复 ASME B16.5 密封面几何
螺旋齿光洁度按 ASME B16.5 §6.4.5 达 32–63 Ra μin。RTJ 沟槽尺寸符合 ASME B16.20。修复后密封面通过与新法兰相同的垫片密封测试。
06 常见问题
关于 WFP / WFH / WFS 系列 的常见问题。
没找到答案？
现场修面相比拆下法兰返厂有何优势？
对在役管道而言，几乎总是更优。拆下焊接法兰需要切开并重新焊接 接头 —— 反而破坏了你想修复的那个面。现场修面让法兰保持原位， 以管内孔（真实密封轴线）为切削基准，通常 4 小时即可完成，而 切割 - 重焊一套流程要数天。
WFP、WFH、WFS 如何选？
WFP（气动）用于危险区作业及 1 米以内的中小型法兰；WFH（液压） 用于壁厚或材质牌号需要更高切削扭矩的工况 —— 一般 ≥ 1.5 米法兰； WFS（CNC 伺服）用于切削型面需在多个法兰间完全一致的可重复 量产修面（例如一次涉及 20 多个壳体接头的汽机大修）。
它能新开 RTJ 沟槽还是只能修复现有沟槽？

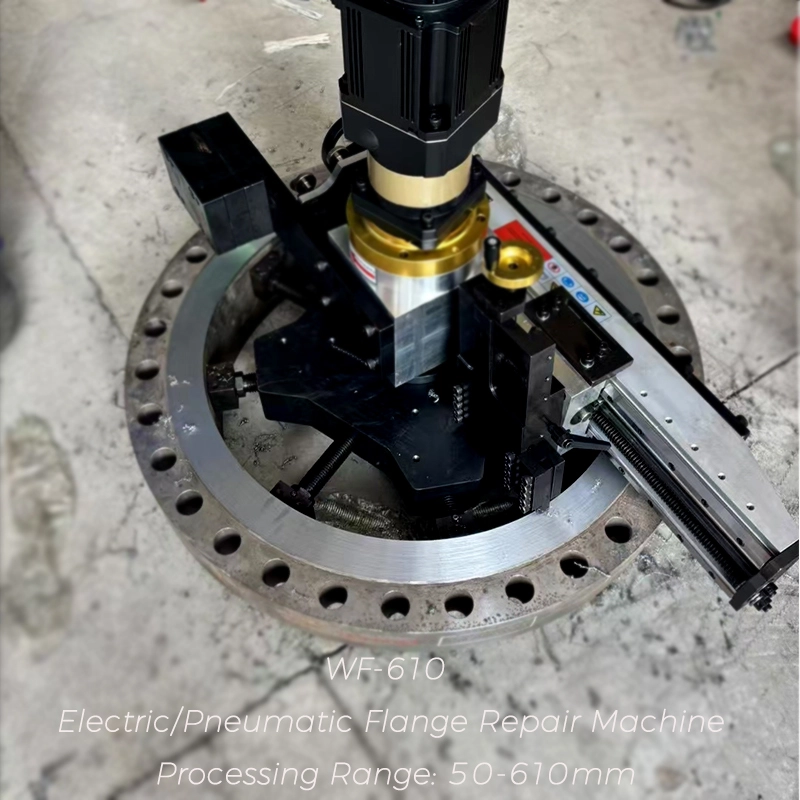

都可以。360° 回转刀架配合相应刀片，可在原先加工为 RF 或 FF 的 法兰上按 ASME B16.20 尺寸（R、RX 或 BX 型式）新开 RTJ 沟槽 —— 不更换法兰即可转换密封型式。
在 RF 面上能达到怎样的表面光洁度？
螺旋齿按 ASME B16.5 §6.4.5 达 32–63 Ra μin（约 0.8–1.6 μm）。 齿距与齿深符合新法兰标准规格，因此软质螺旋缠绕垫片与 CG 垫片 贴合修复后的密封面，效果与新法兰完全一致。
07 相关系列

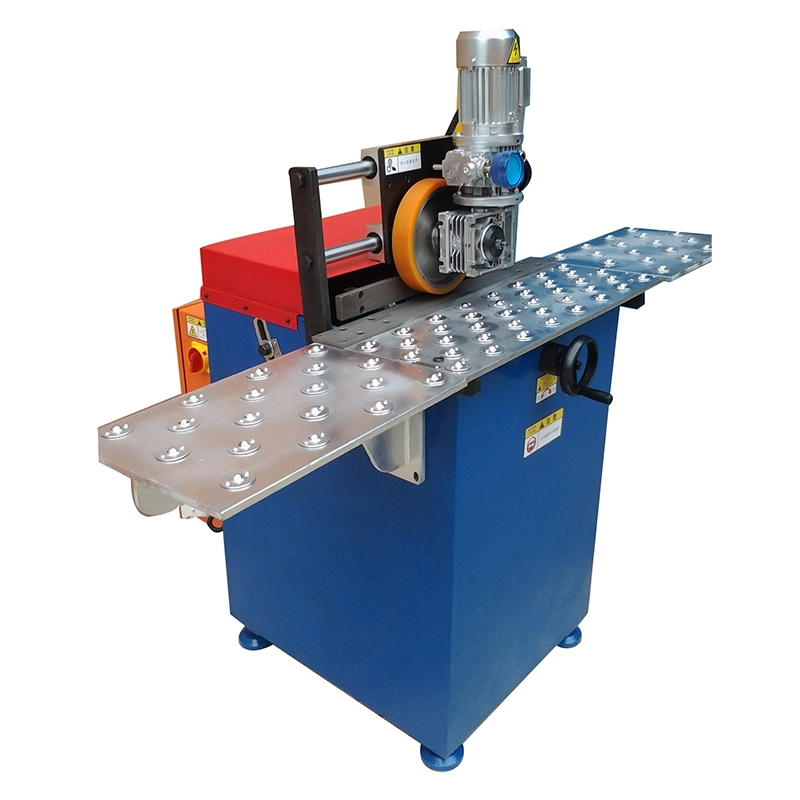

全部便携式法兰加工机与现场镗孔
